バルブ内部漏えい検出ソリューション
「閉止」しているバルブが、必ずしも「シール」されているとは限らない
産業用配管システムでは、シール面が損傷または摩耗していると、バルブは見かけ上は閉じていても、そのすき間を通って媒体が流れてしまう場合があります. 腐食、異物、圧力サイクル、長期的な摩耗などによりシール性能が低下し、目に見えない内部漏えいが発生することがあります.
内部漏えい点検の価値は、問題が明らかになってから故障を確認することだけではありません. 点検の目的は、検証・遮断確認・保全対応の計画にまだ余裕があるうちに、疑わしい漏えいを早期に把握することにあります.
シール不良部位には、圧力差によって依然として漏えいが生じる
バルブが閉止されていてもシールが不完全な場合、高圧側から低圧側へ向けて、媒体が微小なすき間を通って押し出されることがあります.
内部漏えいは、プロセスの安定性や安全性へ影響が出るまで表面化しないことが多い
最初は隠れた漏えいであっても、その後、エネルギーロス、プロセスの乱れ、不完全な遮断による危険、計画外保全のリスクなどにつながる可能性があります.
従来型の内部漏えい点検がスケールしにくい理由
従来の内部漏えい確認は、多くの場合、聴診、温度比較、圧力保持の観察、あるいは作業者の経験に依存しています. これらの方法も有用ではありますが、点検対象のバルブ数が増え、停止期間を短縮し、人やシフトをまたいで判断をそろえる必要が出てくると、スケールさせることが難しくなります.
多くのチームがいま求めているのは、その場限りの経験則による判断ではなく、繰り返しやすく、記録しやすく、標準的なワークフローに落とし込みやすい手法です.
経験に基づく判断は、チーム間で標準化しにくい
同じ兆候であっても、作業者によって解釈が異なる場合があり、漏えい特定や保全優先度の一貫性が損なわれることがあります.
ポイントごとの確認は、多数のバルブを点検する場合には時間がかかる
バルブの台数が増えると、従来の点検は多くの時間を要し、サイトの要求に見合った点検スピードを維持することが難しくなりがちです.

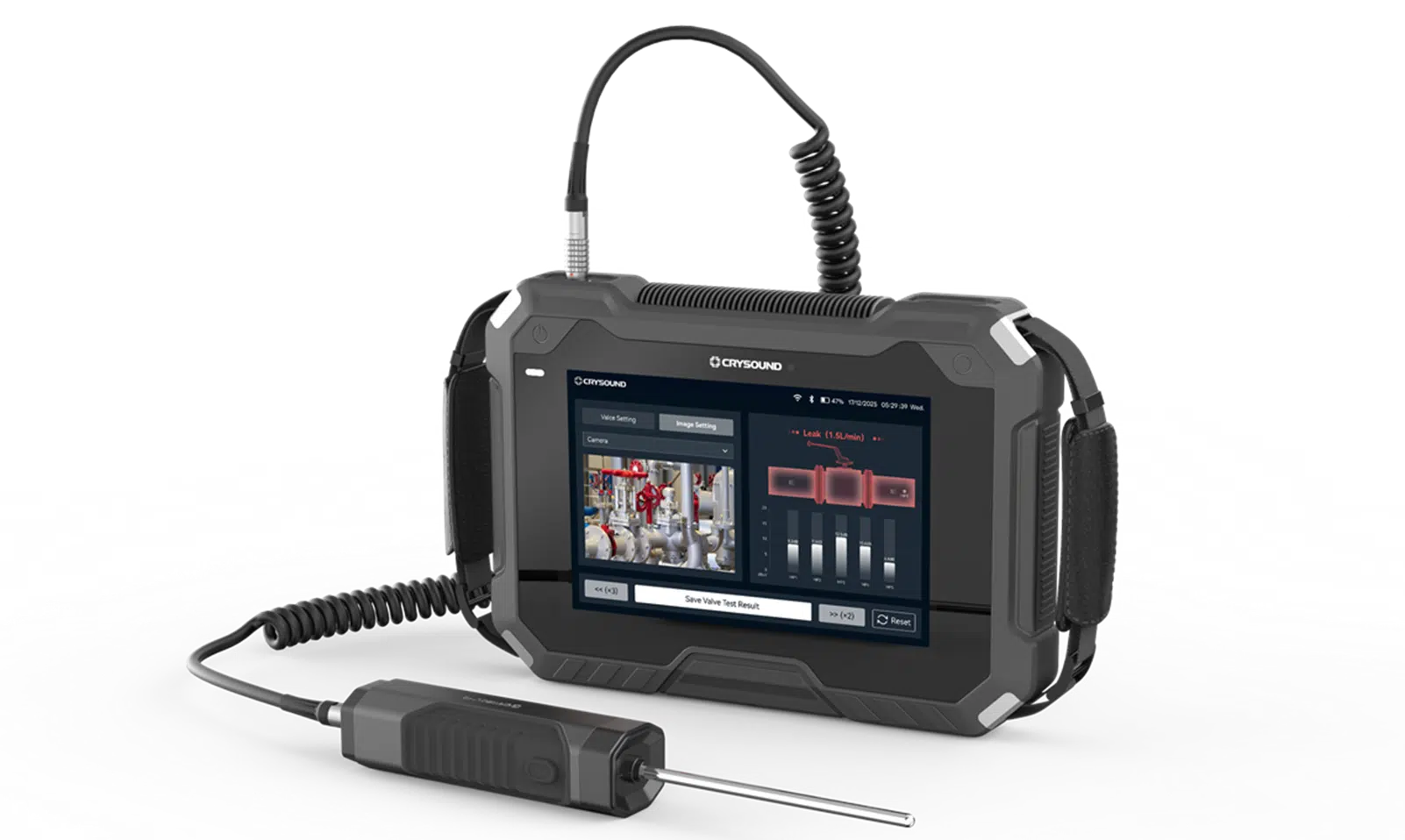

バルブ内部漏えいの検証に接触式超音波が適している理由
バルブが差圧下で完全にシールしていない場合、媒体が狭い漏えい経路を通過する際に乱流が発生し、高周波の超音波エネルギーが発生します. 上流側、バルブ本体、下流側の位置に接触式超音波センサーを当てることで、これらの信号を取得し、ガイドに沿った内部漏えい解析を行うことができます.
純粋に経験に依存した点検と比べ、このアプローチは標準化しやすい方法です. 作業者は定められた試験シーケンスに従ってデータを一貫して収集し、再現性のある漏えい判定や保全判断に役立つ結果を確認できます.
非侵襲の試験で現場での検証を実現
バルブを分解することなく内部漏えいの可能性を評価できるため、通常運転条件下でも現実的な試験が可能になります.
ガイドに沿った解析で超音波信号を再現性のある判断につなげる
構造化されたデータ収集と信号解析により、主観的な解釈だけに頼る必要性を減らします.
音響イメージングによるスクリーニングと内部漏えい検証を組み合わせる
バルブに関わる問題が、すべて内部要因とは限りません. サイトによっては、疑わしい内部漏えいと、近傍の外部漏えい、フランジからの漏えい、その他の異常な音源とを切り分ける必要があります. 接触式による検証だけに頼ると、周囲の外部要因による問題を見落とすおそれがあります. 非接触のスクリーニングだけに頼ると、内部漏えいの有無がはっきりしないまま残る可能性があります.
両方の手法を組み合わせることで、より完結したワークフローになります. CRY8124は一般的な産業エリアでの高速スクリーニングをサポートし、CRY8125は同じアプローチを危険エリアへ拡張します.IA3104は接触式超音波による検証を追加し、バルブ内部漏えいの評価を可能にします.
音響イメージングで、まず疑わしいバルブを絞り込む
チームは、詳細な検証や保全検討に進む前に、バルブ、フランジ、周辺設備を短時間でスクリーニングできます.
接触式超音波で内部漏えい評価のエビデンスを強化
接触センサーを用いることで、問題がバルブ内部にある可能性を確認したい場合に、より焦点を絞った判断が行えます.
再現性の高い試験のための5点フィールドメソッド
信頼性の高いバルブ内部漏えい検出には、機器だけでなく手法も重要です. 実用的なフィールドワークフローとして、上流側、バルブ本体、下流側の位置を含む5点測定パターンを用いることで、チームは結果をより一貫して比較できるようになります.
試験前には、バルブが閉止していること、バルブ両端に圧力差が存在することを確認し、分岐配管やプロセス条件などからの干渉を最小限に抑える必要があります. 同じ測定ポイントの順序を、再点検や保全後のフォローアップでも繰り返し使用できます.
データ取得の前に、バルブ状態と圧力差を確認する
結果が背景変動ではなく内部漏えいを反映したものになるようにするには、バルブ両端に意味のある圧力差があることが不可欠です.
同じ5点シーケンスを用いて再現性を高める
測定順序を一定に保つことで、シフト間、再試験、修理後の確認の結果をチーム内で比較しやすくなります.
疑わしい漏えいから保全アクションまでをより短時間でつなぐ
バルブ内部漏えい検出の価値は、一度だけ疑わしいバルブを見つけることにとどまりません. バルブID、測定ポイント、信号エビデンス、評価結果をひとまとめに管理し、保全計画の立案に活用できるようになって初めて、その価値は大きくなります.
それによって、単発の試験が、現場で使える実用的なソリューションへと変わります. より強固なワークフローによって、運転・保全チームは、疑いから検証、修理アクションへと、あいまいさを減らしながら確実にフォローできるようになります.
バルブID、測定ポイント、結果を一元管理して、レポート作成を容易に
明確なドキュメント化により、チームは調査結果を共有し、履歴を確認し、フォローアップ作業時のトレーサビリティを確保しやすくなります.
疑わしい漏えいを、より明確な修理優先度へとつなげる
構造化されたエビデンスにより、保全チームは何を重点的に再確認すべきか、どこを優先的に修理すべきか、どこを継続監視すべきかを判断しやすくなります.
FAQ
システムデバイス

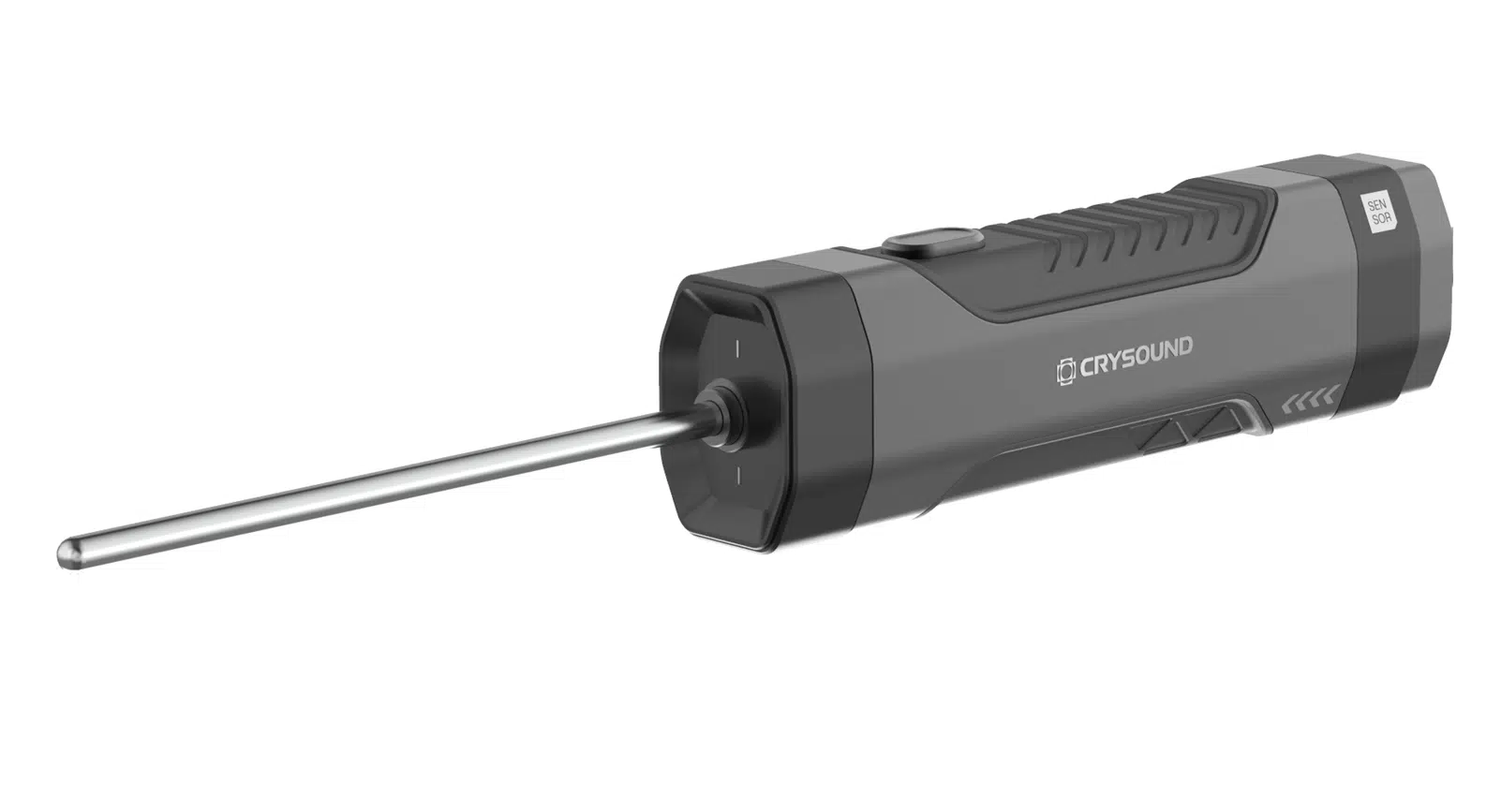

IA3104 接触式超音波センサー
