Système d'imagerie acoustique en soufflerie et de localisation des sources de bruit
Le système d'imagerie acoustique en soufflerie et de localisation des sources de bruit est une solution intégrée matériel‑logiciel conçue pour les applications d'essais de bruit en soufflerie. Il se compose d'une unité d'acquisition de données acoustiques multivoies, d'un réseau de microphones pour soufflerie à basse vitesse, d'un module synchronisé d'acquisition et d'enregistrement de données, d'un logiciel d'imagerie et d'analyse acoustique, ainsi que d'un module automatisé de génération de rapports. Ensemble, ces composants offrent un flux de travail complet couvrant l'acquisition du champ sonore, l'enregistrement synchronisé des données, l'analyse spectrale, la localisation des sources de bruit, l'imagerie acoustique et la génération de rapports d'essais.
Le système est idéal pour les essais en soufflerie à basse vitesse du bruit de vent automobile, des rotors d'UAV (drones), des composants aérospatiaux, des pales de ventilateurs, des équipements de ventilation et d'autres applications. Il permet aux utilisateurs d'identifier rapidement les sources de bruit dominantes, de localiser les bandes de fréquences critiques et les zones structurelles contribuant au bruit, et de comparer les performances acoustiques avant et après l'optimisation de la conception. En fournissant une visualisation acoustique intuitive et une analyse quantitative, le système offre un support de données fiable pour la réduction du bruit, l'optimisation structurelle et la validation expérimentale.
Téléchargements
Points forts du produit

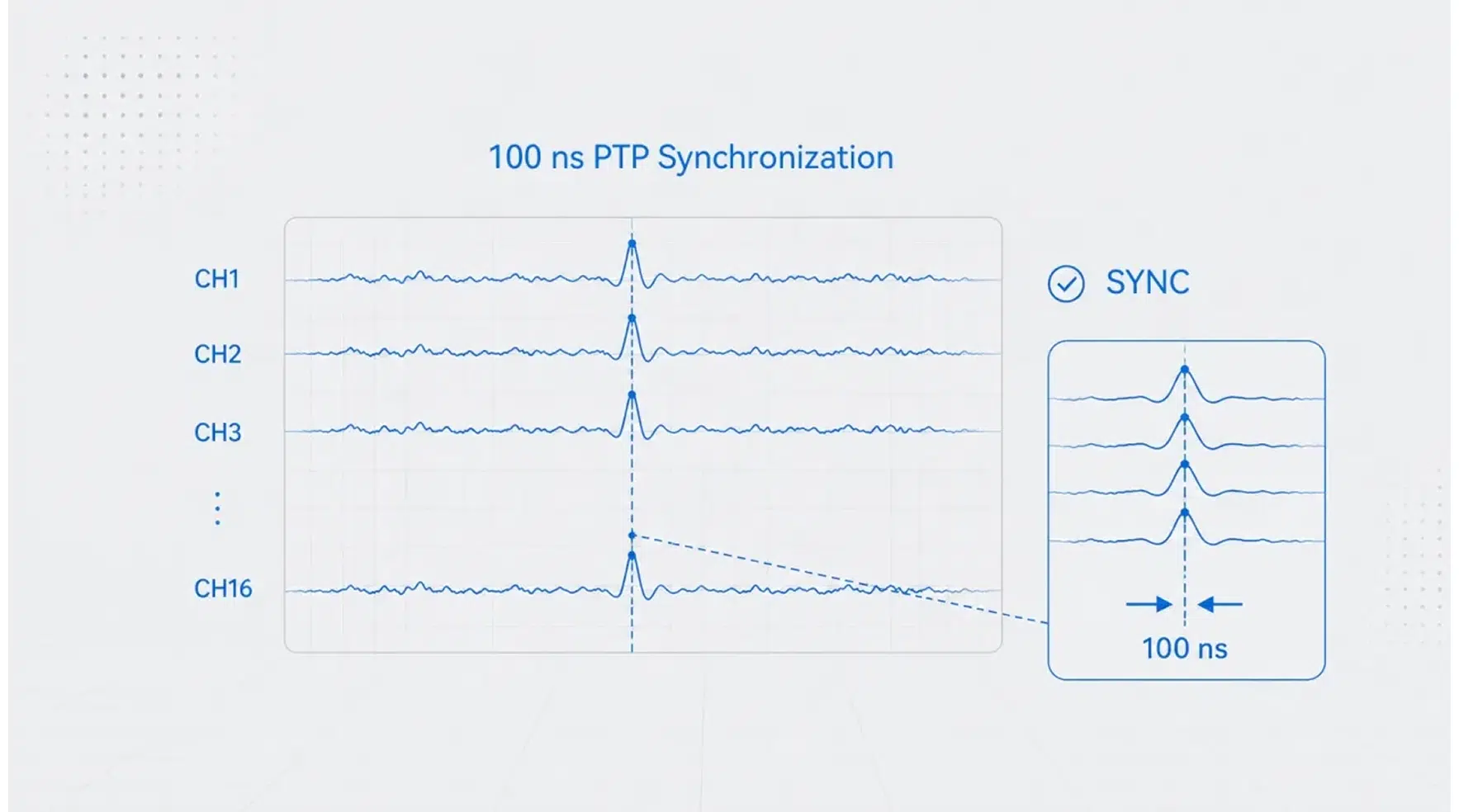

Acquisition de données synchronisée multicanal haute précision
Conçu pour répondre aux exigences strictes de cohérence de canal et de phase des systèmes d'imagerie acoustique à grand réseau, SonoDAQ adopte le PTP (Precision Time Protocol) comme référence de temps unifiée, permettant une acquisition synchronisée multicanal très précise et une extension transparente à plusieurs appareils. Tous les canaux d'acquisition sont précisément alignés sur le même axe temporel, garantissant une synchronisation fiable des données à l'échelle de l'ensemble du système de mesure. Avec une précision de synchronisation inter-appareils meilleure que 100 ns, SonoDAQ fournit une base stable et fiable pour la localisation des sources sonores, l'analyse de phase et le beamforming acoustique.
Précision de synchronisation : < 100 ns
Acquisition de données fiable et cohérente
Imagerie acoustique intuitive pour la localisation des sources de bruit
Contrairement aux essais aérodynamiques classiques en soufflerie, qui se concentrent principalement sur des indicateurs de performance tels que la portance, la traînée et la répartition de pression, cette solution intègre en plus l'imagerie acoustique afin de proposer une évaluation plus complète. En superposant des cartes thermiques acoustiques aux images de la caméra en direct, le système visualise de manière intuitive la répartition spatiale des sources de bruit et met clairement en évidence les zones de rayonnement acoustique dominant.
Cela permet aux ingénieurs non seulement de déterminer le niveau sonore, mais aussi d'identifier rapidement l'origine du bruit. Cette localisation visualisée améliore considérablement l'efficacité d'identification des défauts et fournit une base plus directe pour la réduction du bruit, l'optimisation structurelle et l'évaluation comparative des conceptions.
Localisation visualisée des sources de bruit
Conception d'antenne irrégulière
Le système adopte une configuration de réseau de microphones irrégulière afin de réduire le risque d'aliasing spatial couramment associé aux géométries d'antenne régulières dans certaines directions. Cette conception supprime efficacement les lobes secondaires et les lobes de réseau, minimisant leur impact sur la précision de la localisation des sources sonores.
Comparée aux réseaux réguliers classiques, la configuration irrégulière améliore la résolution du lobe principal dans les cartes acoustiques, ce qui facilite la distinction et l'identification des sources de bruit dominantes.
Dans les environnements acoustiques complexes de souffleries à basse vitesse, cette conception d'antenne optimisée renforce la stabilité et la fiabilité de la localisation des sources sonores et fournit une base plus fiable pour l'analyse de bruit ultérieure et l'optimisation de conception.
Résolution améliorée du lobe principal dans les cartes acoustiques
Acquisition de données multiphysiques synchronisée
Le système d'acquisition de données repose sur une architecture modulaire qui permet l'intégration flexible d'un large éventail de capteurs, notamment acoustiques, vibratoires, de vitesse du vent, de vitesse de rotation, d'angle d'attitude, de température, d'humidité et de pression barométrique. Cela permet l'acquisition synchronisée et l'enregistrement unifié à la fois des signaux acoustiques et des paramètres de fonctionnement de la soufflerie.
Chaque mesure acoustique est automatiquement associée à ses conditions d'essai et paramètres de fonctionnement correspondants, garantissant une traçabilité claire tout au long du processus de test. Ce cadre de données synchronisées facilite la reproductibilité des essais, la comparaison multi-condition, l'analyse des causes racines et la validation de l'optimisation de conception.
Intégration flexible de multiples types de capteurs
Identification claire et complète des conditions d'essai
Acquisition de données large bande à grande plage dynamique
Le système offre une large plage de fréquences de 1 Hz à 100 kHz, permettant l'acquisition de signaux variés allant des vibrations structurelles basse fréquence aux détails acoustiques haute fréquence. Il est particulièrement adapté à des applications telles que l'analyse de bruit de vent, le bruit tonal (sifflement), les bruits anormaux (claquements/grincements), les mesures de réponse structurelle et l'analyse de signaux à large bande passante.
Grâce à une architecture CAN 32 bits et à la technologie de fusion Quad-ADC, le système offre une plage dynamique ultra élevée pouvant atteindre 170 dB. Cela lui permet de capturer avec précision, au cours d'une seule mesure, à la fois des signaux faibles de bas niveau et des signaux à forte pression acoustique et grande amplitude, sans avoir à modifier les réglages de gain.
Couverture de fréquence étendue de 1 Hz à 100 kHz
Plage dynamique jusqu'à 170 dB

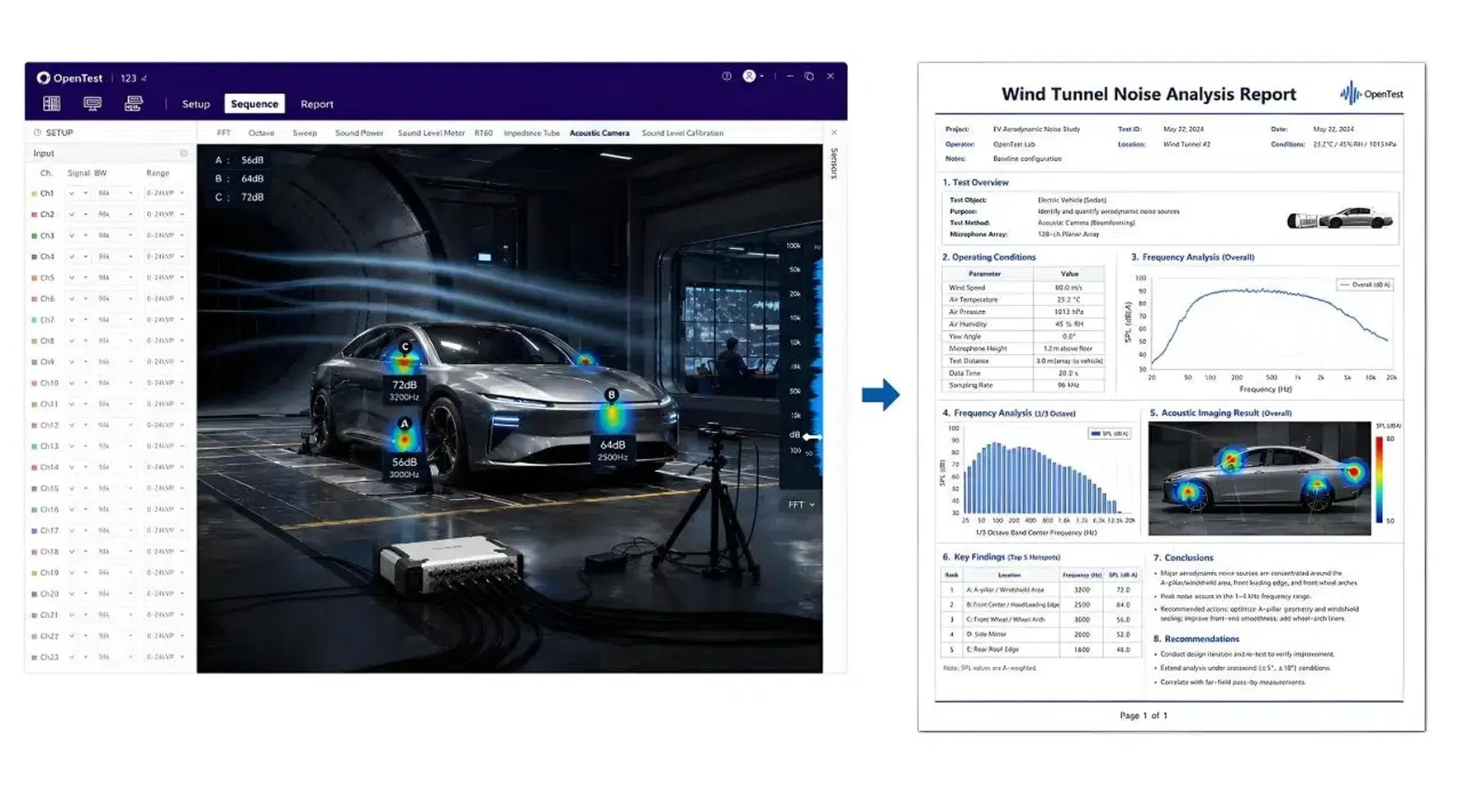

Logiciel d'analyse intégré OpenTest
OpenTest regroupe dans un même environnement logiciel les formes d'onde en temps réel, l'analyse de spectre FFT, l'analyse 1/3 d'octave, les tendances du niveau de pression acoustique (SPL), la localisation des sources sonores, les cartes thermiques acoustiques et les données de conditions de fonctionnement. Cette plateforme intégrée permet aux ingénieurs de réaliser efficacement l'ensemble du flux de test, de la surveillance en temps réel et de l'analyse des données jusqu'à l'interprétation des résultats.
Le logiciel prend également en charge l'exportation de graphiques et la génération automatique de rapports, connectant de façon transparente l'acquisition de données, l'analyse acoustique, l'imagerie et la documentation dans un flux de travail unifié pour les essais d'ingénierie et la livraison de projets.
Flux de test intégré de bout en bout
Exportation de graphiques
Génération automatique de rapports
Architecture de plateforme évolutive
Le système repose sur une architecture de plateforme évolutive qui permet aux utilisateurs d'augmenter la capacité de canaux par étapes en fonction des exigences et du budget du projet, assurant une transition fluide des études de faisabilité vers une plateforme d'essais acoustiques à grande échelle.
Phase 1 - Validation à petite échelle (24-48 canaux)
Mettre en place une plateforme d'essai initiale pour vérifier l'environnement de la soufflerie, optimiser la configuration du réseau de microphones et évaluer les performances préliminaires d'imagerie acoustique.
Phase 2 - Capacité au niveau projet (64-128 canaux)
Étendre le système afin de prendre en charge les projets d'essais de soufflerie de routine, en fournissant l'analyse de spectre de fréquences, les cartes de localisation des sources sonores, la comparaison des conditions de fonctionnement et des rapports d'essai complets.
Phase 3 - Plateforme acoustique à grande échelle (256+ canaux)
Mettre en place une plateforme d'essais aéroacoustiques au niveau institutionnel de plus de 256 canaux, permettant une imagerie acoustique haute résolution tout en établissant des flux de test standardisés, des modèles de rapport et une base de données acoustique à long terme.
Validation à petite échelle de 24-48 canaux
Évolutivité vers une plateforme à grand réseau de plus de 256 canaux
Configuration typique d'imagerie acoustique à 120 canaux
Un système d'imagerie acoustique typique à 120 canaux se compose de microphones de mesure, d'un calibrateur acoustique, d'un châssis de réseau de microphones personnalisé, du système d'acquisition de données SonoDAQ Pro, d'un module d'entrée IED et du logiciel d'analyse OpenTest. Ensemble, ces composants fournissent une solution complète couvrant l'étalonnage du système, l'acquisition de données acoustiques, l'enregistrement synchronisé, la localisation des sources sonores et la génération automatique de rapports.
Cette configuration est idéalement adaptée aux essais aéroacoustiques en soufflerie à basse vitesse, permettant une localisation précise des sources de bruit des véhicules et de leurs composants, ainsi qu'une analyse comparative sous de multiples conditions de fonctionnement.
Essais aéroacoustiques en soufflerie à basse vitesse
Localisation des sources de bruit des véhicules et de leurs composants
Analyse comparative multi‑conditions
Spécifications techniques
Caractéristiques principales
- Configuration typique grand réseau 120 canaux
- Précision de synchronisation entre appareils <100 ns
- Plateforme évolutive avec plus de 1000 canaux
- Rapports visualisés pour la livraison d'ingénierie
Produits associésn
Ensemble de microphone en champ libre CRY3203-S01, 1/2", 50 mV/Pa
CRY5820 SonoDAQ Pro
CRY5011 IEPE Analog In - IED
Calibreur acoustique CRY3018
OpenTest
