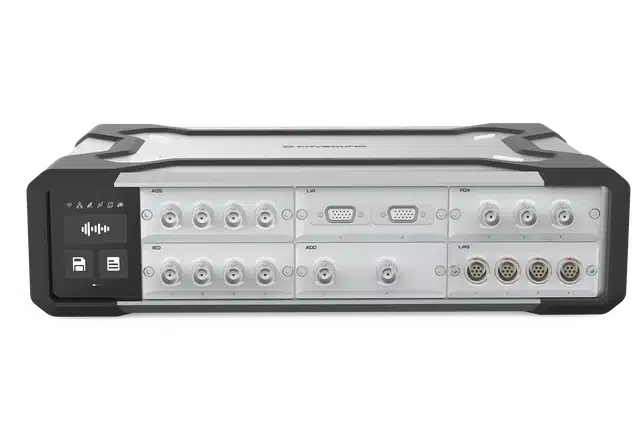

CRY5820 SonoDAQ Pro
SonoDAQ Pro est un système DAQ modulaire conçu pour les essais acoustiques et de vibration. Il intègre la gestion de l'alimentation, la synchronisation d'horloge, le stockage local et la communication réseau au sein d'une plateforme unique. Grâce à des modules et des topologies réseau flexibles, il peut être configuré pour de petits bancs de test de bureau ou étendu en systèmes distribués de grande envergure avec des milliers de canaux.
SonoDAQ Pro simplifie l'infrastructure de test en regroupant plusieurs appareils au sein d'un seul système. Au laboratoire, il prend en charge les essais audio et NVH, tandis que sur le terrain, il permet des enregistrements de longue durée grâce à la batterie et au stockage local. Plusieurs unités peuvent être synchronisées pour une acquisition de données simultanée, réduisant la complexité de configuration et les coûts de maintenance, et permettant aux utilisateurs de se concentrer sur les essais et l'analyse.
Téléchargements
Points forts du produit
Évolutivité flexible - extensible à plus de 1000 canaux
SonoDAQ offre une évolutivité modulaire, prenant en charge de 4 à 24 canaux par unité et extensible à plus de 1000 canaux via des topologies en guirlande daisy‑chain, en étoile ou hybrides Chaque slot prend en charge des fréquences d'échantillonnage indépendantes, offrant une flexibilité maximale.
Au‑delà d'une simple extension du nombre de canaux, SonoDAQ garantit une véritable utilisation plug‑and‑play. Des petites expériences sur table aux essais sur véhicule complet, les ingénieurs peuvent étendre le système de manière transparente sans changer leur flux de travail, ce qui fait gagner du temps et réduit la complexité de configuration.
Conception modulaire
Véritable plug‑and‑play
Synchronisation au niveau de la nanoseconde
Le SonoDAQ atteint une synchronisation au niveau de la nanoseconde sur des systèmes distribués, avec un décalage de main frame à main frame inférieur à ±100 ns. En intégrant la synchronisation IEEE 1588 PTP et le timing GPS, il élimine le besoin de câbles de synchronisation volumineux. C'est essentiel pour des applications telles que le suivi d'ordre, l'holographie acoustique et l'analyse NVH de haute précision, où même une dérive de quelques microsecondes peut fausser les résultats.
De plus, SonoDAQ maintient la cohérence d'amplitude et de phase sur 1000 heures de fonctionnement, garantissant une stabilité à long terme. Les ingénieurs peuvent réaliser des tests avancés en toute confiance, améliorant à la fois la fiabilité des données et l'efficacité.
Synchronisation PTP ou GPS
Décalage main frame à main frame ≤ 100 ns
Capturez n'importe quel signal - acoustique, vibrations et au‑delà
SonoDAQ prend en charge un large éventail de signaux, notamment le bruit, les vibrations, les jauges de contrainte, les thermocouples, les entrées de charge ainsi que la tension/courant. Un seul système peut gérer des entrées acoustiques, vibratoires, thermiques et électriques.
Cette compatibilité réduit le besoin de multiples systèmes d'acquisition DAQ, diminuant les coûts et la complexité Elle améliore l'efficacité et élargit la plage d'utilisation dans des secteurs allant de l'automobile à l'aérospatiale.
Tests multiphysiques
Batterie échangeable à chaud
Faible bruit de fond et large plage dynamique
Avec une résolution ADC de 32 bits, une isolation de 1000 V, une plage dynamique de 160 dB et un niveau de bruit de fond descendant jusqu'à 1,3 µV, SonoDAQ capture avec précision aussi bien les impacts puissants que les anomalies faibles, garantissant l'intégrité des données.
Il garantit un enregistrement haute fidélité, large bande passante et sans distorsion, permettant aux ingénieurs d'analyser avec confiance des comportements fréquentiels complexes.
Résolution 32 bits
Isolation 1000 V
Plage dynamique : 160 dB
Conception robuste avec protection de niveau industriel
SonoDAQ est construit avec un châssis en alliage d'aluminium renforcé par de la fibre de carbone, combinant légèreté et robustesse. Avec une protection IP43 et une plage de fonctionnement de -10 °C à +50 °C, il fonctionne de manière fiable en laboratoire comme dans des conditions de terrain difficiles.
Avec trois options d'alimentation - adaptateur, PoE et batteries échangeables à chaud - il garantit un fonctionnement ininterrompu même en cas d'alimentation instable, améliorant ainsi la fiabilité.
Châssis en alliage d'aluminium
Structure en fibre de carbone
Interfaces ouvertes - permettre un écosystème collaboratif entre matériel et logiciel
SonoDAQ fournit des interfaces ouvertes standard comme ASIO et openDAQ, assurant une compatibilité transparente avec un large éventail de plateformes logicielles de test et d'analyse.
Spécifications techniques
Caractéristiques principales
- Évolutif de quelques voies à plus de 1000 voies
- Synchronisation au niveau de la nanoseconde
- Compatible avec les essais multi-grandeurs physiques
- Interfaces ouvertes, écosystème ouvert
