Imagerie acoustique pour les inspections CVC : détectez plus rapidement les fuites cachées, les bruits et les gaspillages d'énergie
Les inspections CVC les plus rapides ne commencent pas par une supposition. Elles commencent par un indice visible.
Un joint de conduit peut émettre un sifflement sous charge. Une vanne peut siffler dans une salle des machines bruyante. Un roulement de ventilateur peut développer une signature acoustique nette avant que quiconque ne constate une élévation de température. Une ligne de réfrigérant ou une conduite sous pression peut fuir juste assez pour gaspiller de l'énergie, menacer la disponibilité et amener les techniciens à chercher au mauvais endroit dans le système.
L'imagerie acoustique portable change cette première étape. En captant les ultrasons avec un réseau de microphones et en superposant la position de la source sur l'image visible, une caméra acoustique aide les équipes CVC à passer de « quelque chose semble anormal » à « inspectez d'abord ce point précis ». La valeur ne se limite pas à une zone colorée sur un écran. C'est la localisation précise : le joint fuyant, le point de fuite de gaz, le corps de vanne, la zone de ventilateur ou de roulement, la source sonore anormale, le point de décharge ou l'emplacement du défaut qui doit être vérifié.
Réponse rapide : L'imagerie acoustique ne remplace pas tous les instruments de test CVC. C'est une couche rapide de présélection, de localisation de points, de hiérarchisation de sévérité et de documentation. Utilisez-la pour localiser plus rapidement le point de fuite suspecté, le point de sortie d'air ou de gaz, la source sonore anormale, le problème de vanne, la zone de défaut d'un équipement rotatif ou le point de décharge/défaut. Confirmez ensuite le constat avec la bonne méthode CVC : test de débit d'air, contrôles de pression, détection de réfrigérant approuvée, analyse de vibration, mesure de température, inspection visuelle, données GTB ou dossiers de maintenance.
Recherche de défauts CVC : touchez un symptôme, puis vérifiez
Utilisez ceci comme un tableau de tri rapide sur le terrain. Choisissez le symptôme le plus proche de la plainte, puis dépliez la carte correspondante. Chaque carte distingue la zone de scan, l'indice acoustique et la méthode de confirmation pour que l'outil reste pratique et ne se réduise pas à une simple démonstration de carte thermique.
1. Choisir le symptôme
Commencez à partir de la plainte sur le terrain, pas d'une hypothèse.
2. Localiser le point
Utilisez l'image acoustique pour réduire un itinéraire à un point physique.
3. Vérifier avant de rédiger le rapport
Confirmez la cause avec la bonne méthode CVC ou électrique.
Fuite d'air / sifflement de conduit - localiser le point de fuite
Où scanner
Joints de conduits, panneaux d'accès, raccords flexibles, connexions d'UTA, unités de toit, plénums de plafond et sections récemment entretenues.
Indice acoustique
L'air qui s'échappe par un petit trou, un raccord desserré ou un jeu de panneau génère de l'énergie ultrasonore. La caméra marque le point de fuite physique sur l'image optique.
Vérifier avec
Condition de pression, mesure du débit d'air, test fumigène ou inspection visuelle, dossiers de réparation et nouveau scan après le colmatage.
Ligne de réfrigérant ou conduite sous pression - localiser le point de fuite de gaz
Où scanner
Groupes froids, pompes à chaleur, tuyauteries VRF/VRV, groupes de vannes, soudures, brides, chambres froides et tuyauteries de salle des machines.
Indice acoustique
Une source ultrasonore directionnelle au niveau d'une vanne, d'une soudure, d'une bride, d'un raccord ou d'un joint de tuyauterie. Utilisez l'image pour réduire un long tronçon de tuyauterie à un seul point suspect.
Vérifier avec
Détecteur de réfrigérant approuvé, méthode de pression, procédure de sécurité spécifique au gaz et documentation de service avant de parler de fuite confirmée.
Bruit de ventilateur, moteur, courroie ou roulement - localiser le point anormal
Où scanner
UTA, ventilateurs d'extraction, pompes, tours de refroidissement, carters de moteur, paliers de roulement, entraînements par courroie et transitions de conduits proches.
Indice acoustique
Le point source du son anormal autour des équipements rotatifs, par exemple un palier, un entraînement par courroie, un carter de moteur, une volute de ventilateur ou une transition de conduit.
Vérifier avec
Vibration, température, courant, historique de maintenance et inspection mécanique.
Sifflement de vanne, registre ou commande - localiser la restriction ou la fuite interne
Où scanner
Boîtes VAV, registres, dispositifs d'équilibrage, vannes de régulation, dérivations, actionneurs et sections de conduites ou de tuyauteries en amont ou en aval.
Indice acoustique
Un sifflement ponctuel, une source de turbulence ou une variation acoustique liée à une vanne, causés par une restriction, un mauvais pilotage, une fuite, une pression différentielle anormale ou une fuite interne de vanne.
Vérifier avec
Position du registre ou de la vanne, commande de régulation, pression, conditions d'écoulement, courbes de tendance GTB et comparaison acoustique amont/aval lorsque c'est utile.
Fiabilité du refroidissement de centre de données - localiser le point de risque de refroidissement
Où scanner
Unités CRAC ou CRAH, allées froides, murs de ventilateurs, conduites d'eau glacée ou de réfrigérant, groupes de vannes et zones de services sous pression.
Indice acoustique
Signes acoustiques précoces autour d'un composant de refroidissement, d'un groupe de vannes, d'un mur de ventilateurs, d'un joint de tuyauterie ou d'une conduite sous pression. L'objectif est de marquer rapidement le point de risque.
Vérifier avec
Cartes thermiques, données de pression et de débit, alarmes, tendances de capacité et dossiers de maintenance.
Risque de décharge électrique / de DP - localiser le point de défaut
Où scanner
Locaux électriques, appareillages de connexion, boîtes de dérivation, jeux de barres, isolateurs, armoires haute tension et zones de services alimentant les infrastructures CVC ou de centres de données.
Indice acoustique
Les décharges partielles peuvent générer de l'énergie ultrasonore. La caméra peut révéler le point de décharge ou de défaut à distance plus sûre et le marquer sur l'image optique.
Vérifier avec
Procédure de sécurité électrique, tension de service, rapports d'inspection, contrôles thermiques ou visuels et méthode approuvée de confirmation de décharges partielles.
Pourquoi les défauts CVC sont difficiles à trouver uniquement à l'oreille
Les systèmes CVC ne produisent que rarement un son net et isolé. La turbulence de l'air, les ventilateurs, registres, pompes, compresseurs, moteurs, vannes, conduits, supports et la structure du bâtiment peuvent tous « parler » en même temps. Sur un toit, le vent et les unités adjacentes peuvent masquer une fuite. Dans une salle des machines, le son réfléchi peut faire croire qu'une source provient d'une autre direction. Dans un centre de données, les équipements de refroidissement doivent être contrôlés sans perturber l'exploitation.
Les techniciens expérimentés restent essentiels. L'imagerie acoustique leur offre simplement un moyen plus rapide et plus visuel de réduire la zone de recherche. Au lieu d'arpenter le système uniquement avec une lampe, un bloc-notes et des années d'écoute, l'équipe peut capturer une image sonore qui pointe vers la source la plus probable.

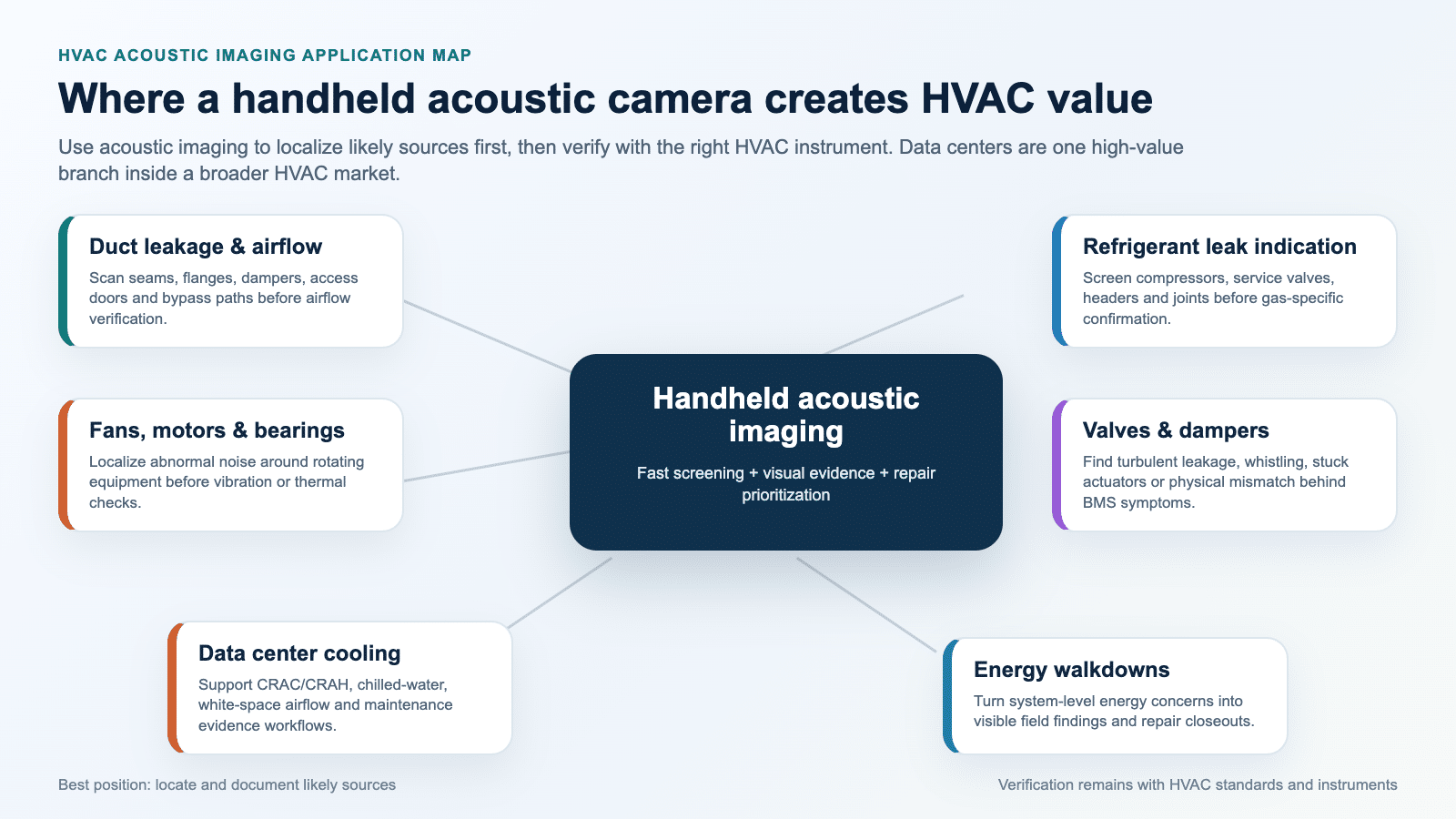

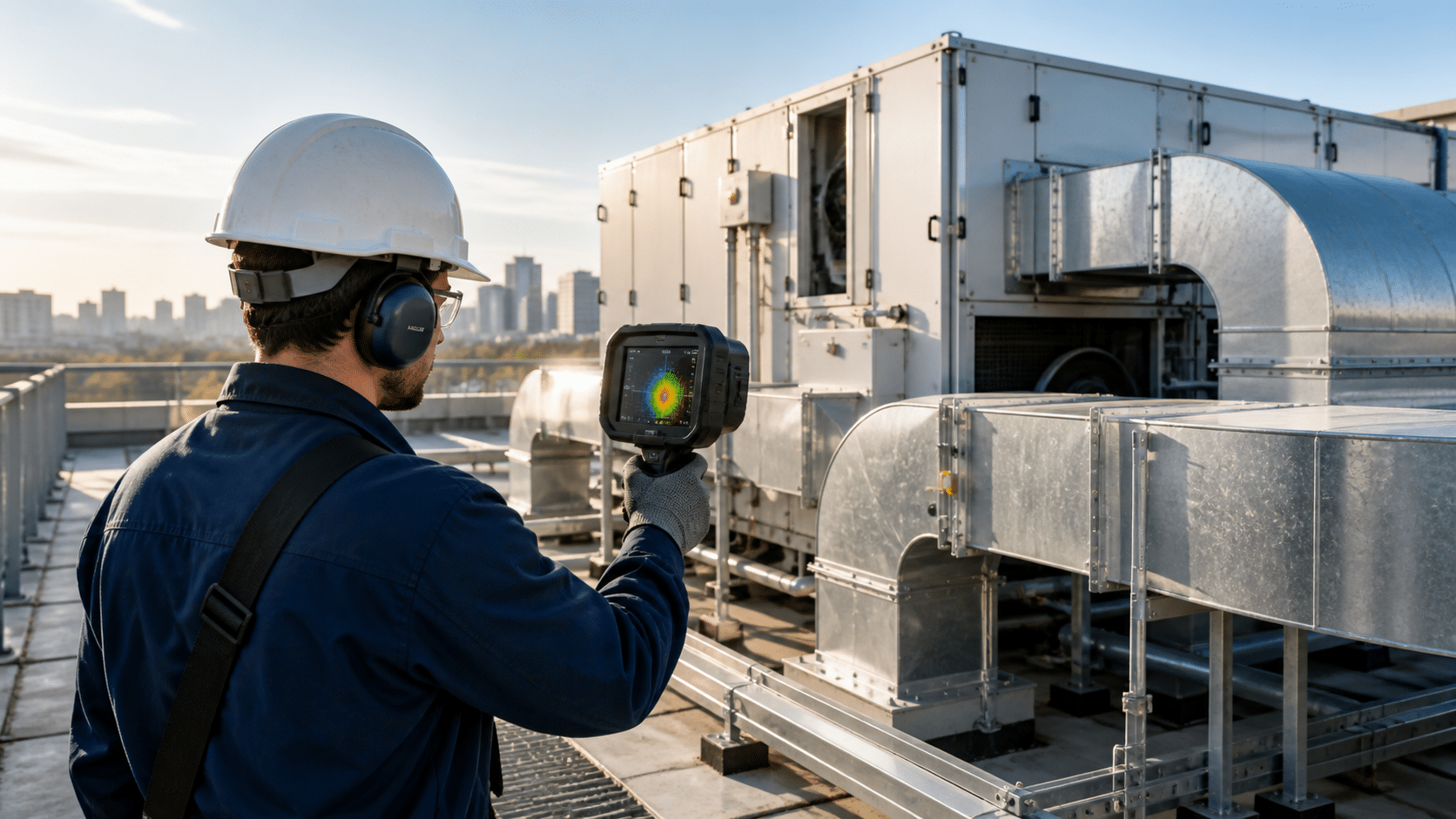

Ce que l'imagerie acoustique portable apporte aux inspections CVC
Une caméra acoustique portable utilise un réseau de microphones pour capter le son et les ultrasons depuis de nombreuses directions, puis s'appuie sur les différences de phase pour calculer l'emplacement de la source. Le résultat n'est pas simplement une superposition colorée. C'est une position de source sonore placée sur l'image optique en temps réel, avec des données de couleur et de niveau indiquant la force sonore relative et la priorité de réparation.
Pour l'imagerie acoustique portable CRYSOUND, la valeur CVC la plus forte est la localisation de point : localiser un point de fuite d'air, localiser un point de fuite de gaz, localiser une source sonore anormale, localiser un problème lié à une vanne, localiser une zone de défaut d'équipement rotatif ou localiser un point de décharge/défaut dans l'infrastructure électrique voisine. La caméra aide l'équipe à trouver le point plus vite ; la méthode de vérification CVC ou électrique confirme la cause.
Les cas d'usage CVC les plus pertinents ne sont pas « tout mesurer ». Il s'agit de cas où une source sonore cachée peut être localisée, contrôlée depuis une position plus sûre ou plus rapide, puis transformée en action claire pour l'équipe de maintenance.
Positionnement de l'imagerie acoustique portable CRYSOUND dans les opérations CVC
L'outil de recherche de défauts ci-dessus couvre le détail du tri sur le terrain. Ce tableau maintient visible la carte d'applications globale sans répéter chaque étape de scan.
| Tâche principale | Exemples CVC les plus adaptés | Valeur CRYSOUND | Ce qui la confirme |
|---|---|---|---|
| Localisation de points de fuite | Joints de conduits, connexions d'UTA, raccords flexibles, panneaux d'accès, lignes d'air comprimé d'auxiliaire | Trouver plus rapidement le point de fuite physique et documenter visuellement la cible de réparation. | Pression, débit d'air, contrôle de l'étanchéité et nouveau scan |
| Localisation de points de fuite de gaz | Lignes de réfrigérant, groupes froids, pompes à chaleur, chambres froides, groupes de vannes, brides, soudures, joints de tuyauterie | Réduire un long itinéraire de recherche à un point suspect précis avant la confirmation rapprochée. | Détecteur de fuite approuvé, méthode de pression et procédure de sécurité |
| Localisation de sons anormaux | Ventilateurs, moteurs, pompes, roulements, courroies, tours de refroidissement, transitions de conduits | Dissocier la vraie source des réflexions et des équipements voisins dans les salles bruyantes. | Vibration, température, courant et inspection mécanique |
| Localisation de défauts de vannes ou de registres | Boîtes VAV, vannes de régulation, registres, dérivations, dispositifs d'équilibrage | Localiser les points de sifflement, de turbulence, de restriction, de fuite ou de pression différentielle anormale. | Position, pression, débit, signal de commande et tendances GTB |
| Inspection de refroidissement de centre de données | Unités CRAC/CRAH, murs de ventilateurs, allées froides, conduites d'eau glacée ou de réfrigérant, groupes de vannes | Marquer rapidement les points de risque de refroidissement dans les environnements sensibles à la disponibilité avant d'engager des diagnostics poussés. | Revue des tendances de température, pression, débit, alarmes et capacité |
| Dépistage des décharges électriques | Appareillages, boîtes de dérivation, isolateurs, jeux de barres, armoires haute tension proches d'infrastructures CVC critiques | Localiser les points suspects de décharge partielle ou de décharge/défaut à distance plus sûre. | Procédure de sécurité électrique et méthode approuvée de confirmation de DP |
Ce que suggèrent les exemples de cas publics
Les exemples publics d'imagerie acoustique appliquée au CVC vont tous dans le même sens. Les caméras acoustiques ont été utilisées pour localiser le bruit dans des unités CVC prototypes, séparer les sources dans des équipements CVC extérieurs, faciliter les discussions d'inspection de conduits, détecter des fuites de réfrigérant ou de CO2 dans des installations frigorifiques et visualiser les chemins de fuite d'air dans les enveloppes de bâtiments. Tous les exemples ne mettent pas en œuvre un appareil portable, mais la valeur essentielle reste la même : localisation de la source sonore, présélection rapide et preuve visuelle.
Pour les imageurs acoustiques portables, la leçon pratique est de choisir des problèmes avec une source répétable, un emplacement clair et une façon classique de confirmer le constat. Cela maintient l'outil dans son rôle le plus fort : localisation rapide de points et preuve visuelle.

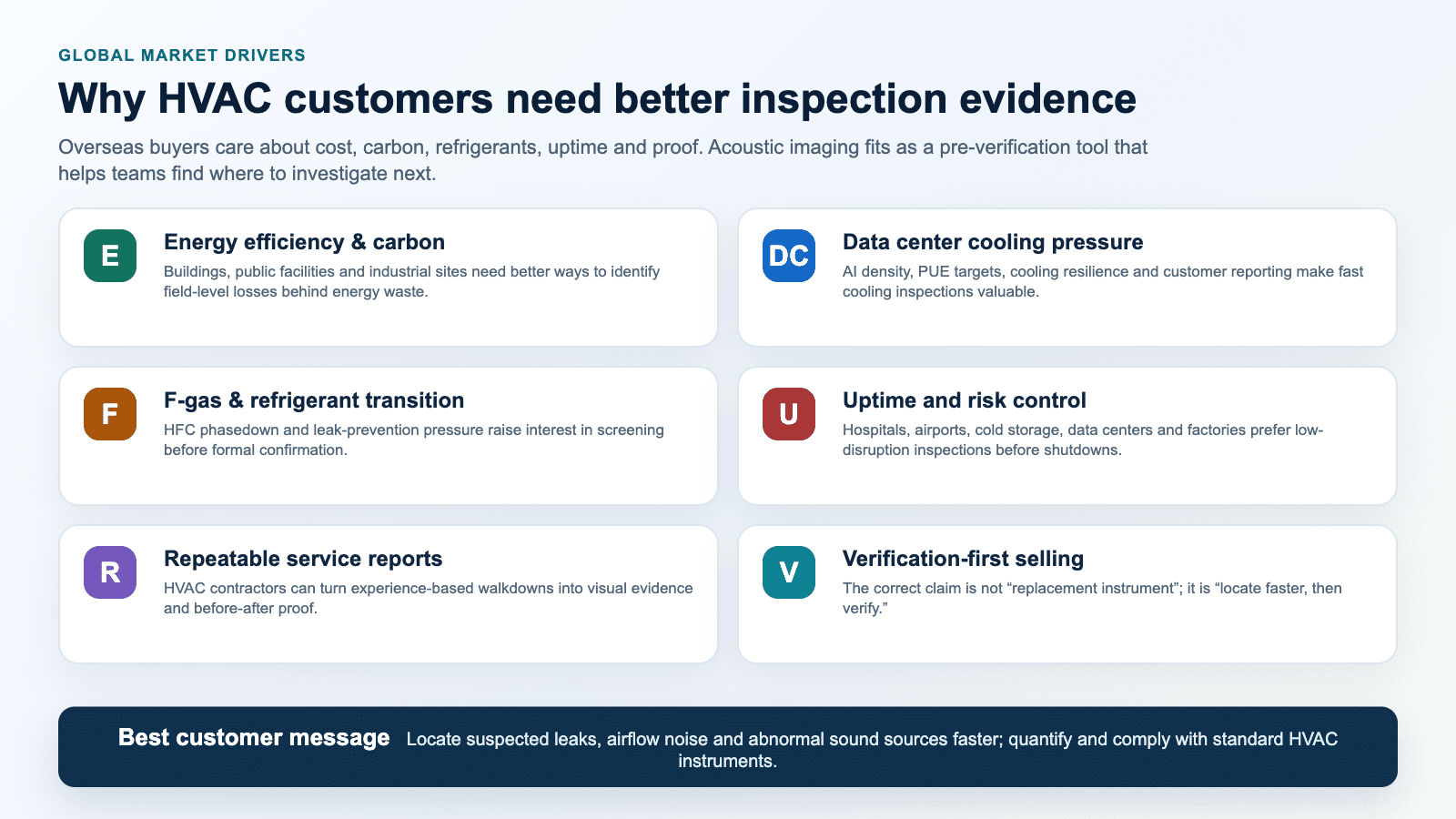

Pourquoi le moment est propice : efficacité, réfrigérants, disponibilité et reporting
Le marché du CVC subit des pressions multiples à la fois. Les bâtiments doivent réduire le gaspillage d'énergie. La gestion des réfrigérants est de plus en plus surveillée, car la réduction progressive des HFC et la transition vers des fluides à plus faible PRG transforment les opérations de service. Les centres de données se développent rapidement et attirent une nouvelle attention sur la fiabilité du refroidissement. On attend également des prestataires de services qu'ils fournissent des preuves plus claires, et pas seulement des recommandations verbales.
Toutes ces pressions récompensent la même capacité : trouver suffisamment vite le point suspect pour pouvoir agir. Pour les travaux sur l'énergie, cela peut signifier identifier une fuite, une turbulence ou un flux d'air anormal avant des mesures plus poussées. Pour le service sur les réfrigérants et les gaz sous pression, cela signifie réduire la zone de recherche avant une confirmation approuvée. Pour les centres de données, cela signifie des inspections de refroidissement plus rapides autour des actifs où le risque d'arrêt est coûteux. Pour les rapports de service, cela signifie remplacer des descriptions vagues par des preuves visuelles.

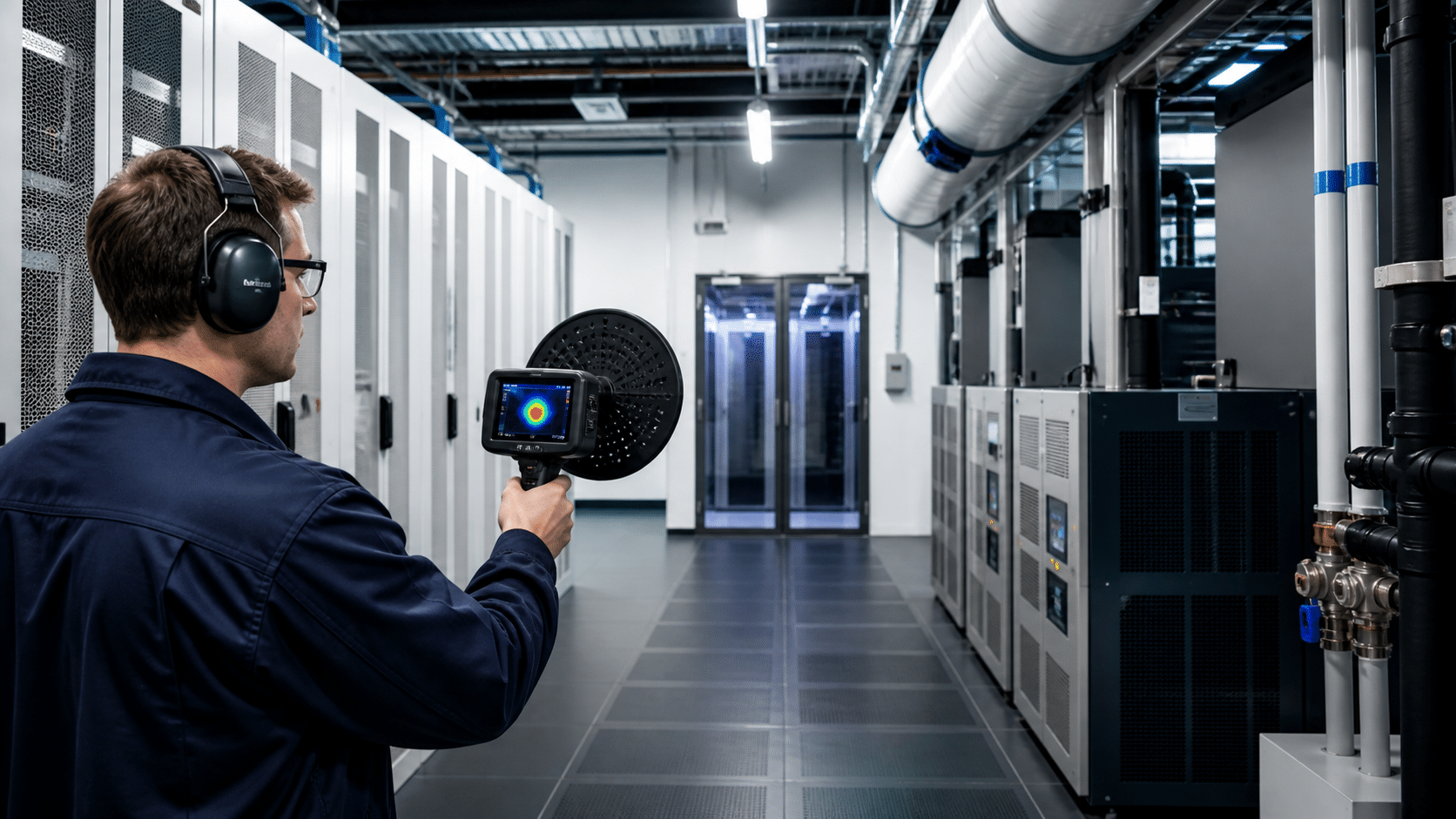

Le refroidissement des centres de données est l'un des cas d'usage CVC les plus forts
Les centres de données ne sont pas le seul marché CVC, mais ils comptent parmi les environnements à plus forte valeur pour l'imagerie acoustique. L'énergie de refroidissement, la fiabilité des équipements et la rapidité de réaction sont toutes importantes, car de petits défauts peuvent devenir coûteux très rapidement.
Une caméra acoustique portable peut soutenir les inspections autour des unités CRAC et CRAH, des conduites d'eau glacée ou de réfrigérant, des murs de ventilateurs, des vannes et des raccordements de services. L'avantage n'est pas qu'un seul scan raconte toute l'histoire. L'avantage est qu'un technicien peut localiser une source acoustique suspecte, capturer une preuve visuelle et décider quelle mesure classique doit être réalisée ensuite.
Pour un premier itinéraire en centre de données, donnez la priorité aux alarmes récurrentes ou aux bruits inhabituels, aux groupes de vannes et joints de tuyauteries, aux murs de ventilateurs et ensembles moteurs, aux allées de refroidissement présentant un flux d'air ou un comportement thermique anormal et aux zones post-maintenance nécessitant des preuves avant/après.

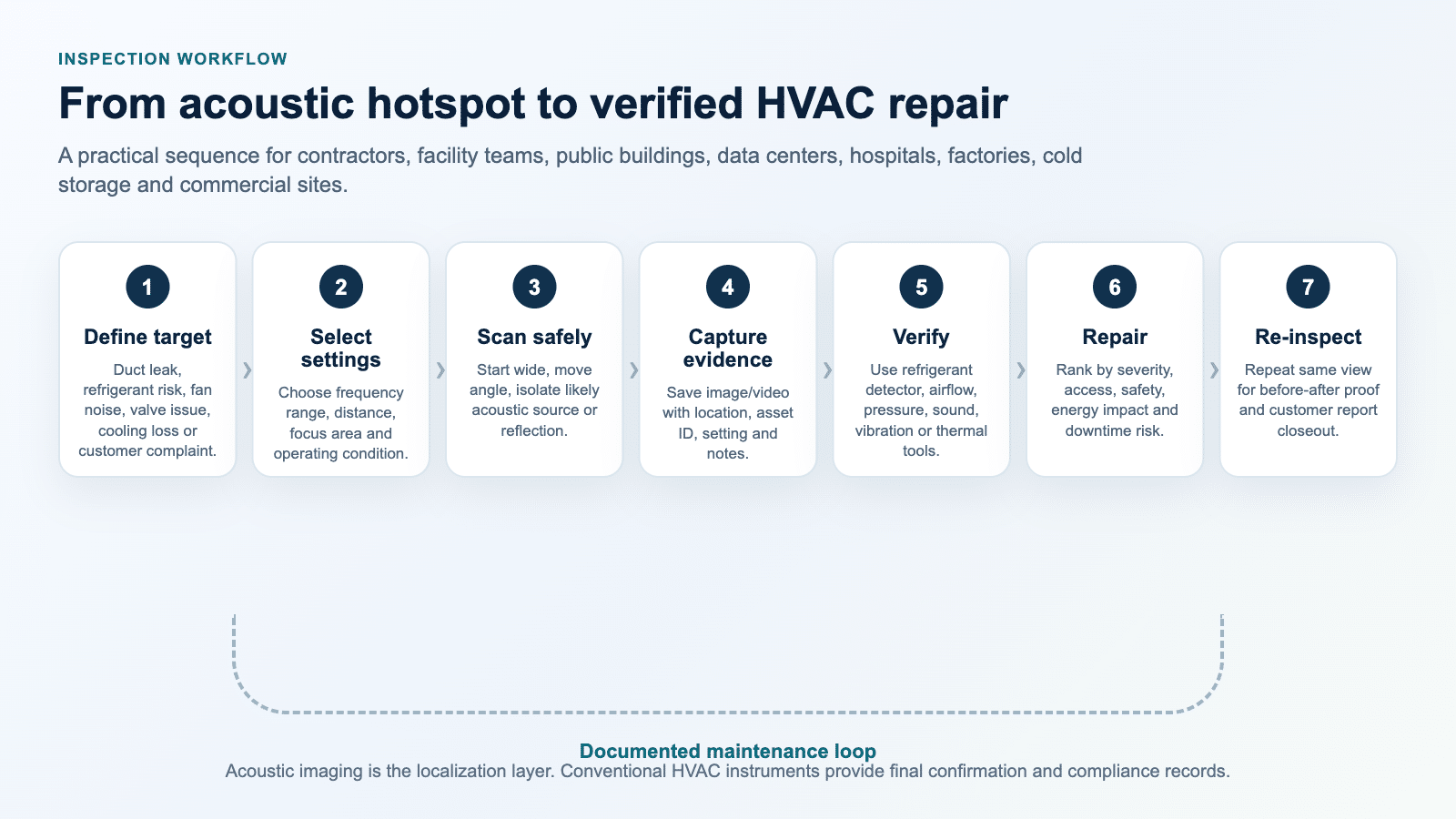

Un flux d'inspection pratique : de l'image sonore à la décision de réparation
Un flux de travail CVC de haute confiance est simple : définir le symptôme, scanner la bonne zone, valider la source et transformer le constat en décision de réparation.
1. Commencer par le symptôme
Consignez ce que l'équipe essaie de résoudre : plainte sur l'air soufflé, suspicion de fuite de conduits, problème de réfrigérant, sifflement près d'une vanne, bruit de type roulement, anomalie énergétique ou alarme de refroidissement récurrente en centre de données. Un scan ciblé est plus utile qu'une large tournée de tous les sons du bâtiment.
2. Choisir la bonne zone de scan et la bonne plage de fréquences
Commencez par les points de défaillance probables : joints, panneaux, vannes, brides, soudures, ventilateurs, roulements, courroies, registres, traversées de parois et points de défaut électriques proches lorsque c'est pertinent. Dans les salles complexes, resserrez la bande de fréquences autour de la signature spectrale la plus pertinente pour réduire les bruits de fond. Si un point acoustique localisé apparaît, scannez-le sous plusieurs angles pour réduire le risque de poursuivre une réflexion.
3. Capturer les preuves avant de modifier le système
Enregistrez une image ou une vidéo claire avec suffisamment de contexte visuel pour identifier l'équipement. Ajoutez l'identifiant de l'équipement, l'emplacement, la condition de fonctionnement, la distance estimée et le problème suspecté. Si la caméra acoustique est livrée avec un logiciel de rapport, conservez les données brutes pour un examen ultérieur et une comparaison avant/après.
4. Vérifier avec la bonne méthode CVC
L'image sonore décide où enquêter. L'outil de vérification décide de quel problème il s'agit. Cette distinction est ce qui rend le flux de travail crédible auprès des ingénieurs, responsables de site et clients.
Règle de vérification : localiser par le son, confirmer avec la bonne méthode
Utilisez le tableau ci-dessous comme garde-fou pour le reporting : localisez le point avec l'image acoustique, puis ne nommez le défaut qu'une fois la bonne méthode de vérification appliquée.
| Type de source localisée | Moyen de confirmation le plus utile | Formulation du rapport |
|---|---|---|
| Point de type fuite sur conduit, panneau, raccord ou tuyauterie | Pression, débit d'air, contrôle de l'étanchéité, méthode approuvée de détection de fuites de gaz ou de réfrigérant | Indiquez qu'il s'agit d'un point de fuite suspecté jusqu'à confirmation. |
| Source liée à un équipement rotatif | Vibration, température, courant, inspection mécanique, historique de maintenance | Décrivez la source sonore anormale localisée et la zone de composant la plus probable. |
| Source de vanne, registre ou restriction | Position, pression, débit, commande de régulation, comparaison amont/aval | Décrivez la restriction, la fuite, la turbulence ou le problème de régulation suspecté. |
| Source ultrasonore de type décharge | Procédure de sécurité électrique, méthode approuvée de détection de décharges partielles, contrôle thermique ou visuel | Indiquez qu'il s'agit d'un point de décharge/défaut suspecté jusqu'à confirmation par la méthode électrique. |
| Source instable ou possible réflexion | Scan multiangles, resserrement de la bande de fréquences, vérification de répétabilité | Ne créez pas d'ordre de travail à partir d'une source observée sous un seul angle. |
Transformer l'inspection en rapport exploitable pour les clients
L'une des raisons pour lesquelles l'imagerie acoustique portable s'intègre bien au service CVC est que la sortie est visuelle. Un rapport utile ne doit pas seulement dire « fuite suspectée ». Il doit montrer l'emplacement, l'identifiant de l'équipement, la condition de fonctionnement, la distance de scan, le problème suspecté, la méthode de vérification, la recommandation de réparation, la priorité et le résultat après réparation.
Règle de rapport : si un constat ne peut pas être vérifié, indiquez-le comme source acoustique suspecte, et non comme défaut confirmé. Cette formulation protège le technicien, aide le client à faire confiance au flux de travail et maintient l'imagerie acoustique dans son rôle le plus fort : localisation rapide et preuve visuelle.
Profils d'utilisateurs les plus adaptés pour l'imagerie acoustique CVC
Entreprises de CVC
Utilisez les images acoustiques pour accélérer le dépannage, améliorer les rapports de service et montrer aux clients pourquoi une réparation mérite d'être effectuée.
Responsables de site
Construisez des itinéraires reproductibles pour les tournées de conduits, de vannes, de salles des machines et d'énergie dans les grands bâtiments.
Équipes de centres de données
Localisez les sources suspectes du système de refroidissement avant de planifier des diagnostics plus poussés ou des créneaux de maintenance.
Consultants en énergie
Utilisez les constats visuels pour hiérarchiser les mesures approfondies, les travaux d'étanchéité et la planification de rénovations.
Équipes de mise en service
Documentez les problèmes avant la réception, après réparation ou lors des campagnes de rétrocommissioning.
Équipes de refroidissement industriel
Inspectez de manière ciblée les chambres froides, le refroidissement de process, les salles de réfrigération et les réseaux de gaz comprimés associés.
Comment mener un petit pilote d'imagerie acoustique CVC
La manière la plus simple de démontrer la valeur est un pilote ciblé, pas la promesse qu'un seul outil résoudra tous les problèmes CVC.
- Choisissez un site réel : bâtiment tertiaire, centre de données, salle des machines d'hôpital, zone de refroidissement d'usine ou chambre froide.
- Rassemblez les plaintes connues, alarmes, anomalies énergétiques et derniers dossiers de maintenance.
- Élaborez un court itinéraire couvrant conduits, vannes, ventilateurs, moteurs, joints de tuyauteries, conduites sous pression, zones problématiques connues et équipements électriques associés lorsque le dépistage de décharges est au programme.
- Scannez et enregistrez chaque source acoustique suspecte et répétable avec son emplacement et sa condition de fonctionnement.
- Vérifiez 2 à 3 constats avec des instruments CVC classiques.
- Réparez certains points, puis rescanner et comparez les preuves avant/après.
- Résumez le temps économisé, le taux de constats valides, la priorité des réparations, la clarté pour le client et la pertinence de rendre l'itinéraire routinier.
Là où l'imagerie acoustique ne suffit pas
Les utilisateurs les plus crédibles de l'imagerie acoustique sont clairs sur ses limites. Une image sonore peut raccourcir la recherche et améliorer la documentation, mais elle n'identifie pas automatiquement le type de gaz, ne calcule pas un débit de fuite certifié, ne prouve pas la concentration de réfrigérant, ne mesure pas la conformité réglementaire, ne calcule pas les économies d'énergie ni ne prédit à elle seule la durée de vie d'un roulement.
Les fuites à basse pression, les suintements lents, les signatures acoustiques faibles, les fortes réflexions et les bruits de fond importants peuvent tous réduire la confiance. Utilisez la caméra comme un outil intelligent de premier passage, puis laissez la bonne mesure CVC confirmer la conclusion.
En résumé
L'imagerie acoustique portable donne aux équipes CVC une meilleure première action. Elle rend visibles les sources sonores cachées, aide les techniciens à prioriser les zones d'inspection et transforme des tournées incertaines en échanges fondés sur des preuves.
Pour un retour maximal, commencez par les applications les plus adaptées à la technologie : détection de fuites de conduits et de bruits d'écoulement, dépistage des points de fuite en salle des machines ou de réfrigération, localisation de points de fuite de gaz, localisation de bruits anormaux de ventilateurs et de moteurs, problèmes de vannes et de registres, tournées de refroidissement en centres de données et dépistage de points de décharge/défaut autour des équipements de support critiques. Trouvez le point plus rapidement. Vérifiez-le correctement. Documentez-le clairement. Puis réparez et rescanner.
Vous souhaitez évaluer l'imagerie acoustique dans votre flux de travail CVC ?
CRYSOUND peut vous aider à concevoir un itinéraire pilote pratique pour la détection de fuites de conduits, le dépistage en salle des machines, les contrôles de lignes de réfrigérant, les problèmes de vannes, la localisation de sons anormaux, le dépistage de points de décharge/défaut ou les inspections de refroidissement de centres de données.
FAQ : imagerie acoustique pour les inspections CVC
Une caméra acoustique peut-elle remplacer un test d'étanchéité de conduits ?
Non. Elle peut aider à localiser plus rapidement les points de fuite suspects, mais les méthodes classiques de mesure de débit d'air, de pression et de test d'étanchéité de conduits restent nécessaires lorsque les performances de fuite quantitatives sont importantes.
Peut-elle confirmer à elle seule une fuite de réfrigérant ?
Utilisez-la comme aide à la localisation, puis confirmez avec une méthode de détection de réfrigérant approuvée et la procédure de sécurité appropriée. Un point acoustique localisé est un endroit à investiguer, pas un diagnostic spécifique au gaz.

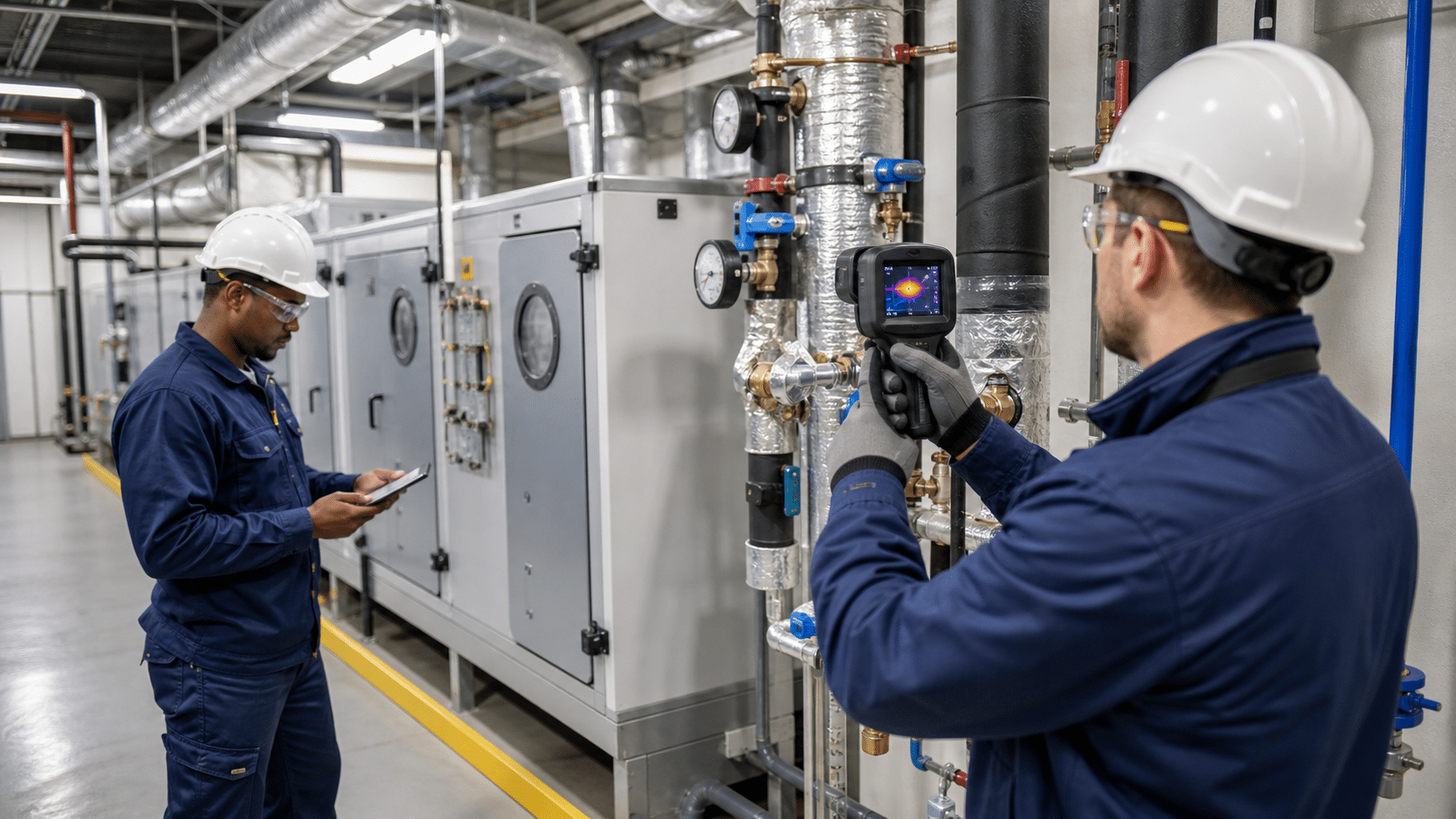

Pourquoi est-elle utile dans les salles des machines bruyantes ?
Parce que la carte sonore visuelle peut aider à séparer les sources probables du bruit de fond. Les équipes doivent néanmoins scanner sous plusieurs angles et ajuster la plage de fréquences pour réduire les erreurs dues aux réflexions et au masquage.
Est-ce réservé aux centres de données ?
Non. Les centres de données sont un cas d'usage fort, car la disponibilité et l'énergie de refroidissement sont essentielles, mais l'imagerie acoustique convient aussi aux bâtiments tertiaires, hôpitaux, usines, chambres froides, hôtels, aéroports et entreprises de service CVC.
Qu'est-ce qui fait un bon premier pilote ?
Choisissez un site avec des plaintes connues, un accès visible aux équipements, une pression ou un débit d'air en service et une équipe prête à vérifier les constats avec des instruments classiques. Un petit pilote bien documenté est plus convaincant qu'un large scan non ciblé.
