Carte son professionnelle, analyseur audio et carte d'acquisition de données : Quelle est la différence ?

Dans les tests acoustiques, électroacoustiques et de vibrations, les ingénieurs sont souvent confrontés à une question déroutante : les cartes son professionnelles, les analyseurs audio et les cartes d'acquisition de données peuvent tous convertir des signaux analogiques en signaux numériques, et peuvent prendre en charge l'entrée multicanal, la sortie de signal, l'analyse FFT et la journalisation des données. Qu'est-ce qui les distingue exactement ?

Cet article couvre les interfaces de signal, les capacités de mesure, la synchronisation et l'extension, ainsi que les scénarios d'application typiques, pour fournir un aperçu complet de la logique de sélection des équipements.

La distinction fondamentale ne réside pas dans la capacité d'un appareil à "capturer les signaux", mais dans sa priorité de conception : enregistrement et lecture à faible latence, mesure en boucle fermée précise d'équipements audio ou enregistrement précis, synchronisé et reproductible de signaux de capteur multicanaux.

Définition de l'étendue : La "carte d'acquisition de données" mentionnée ci-dessous fait spécifiquement référence au matériel d'Acquisition de Signal Dynamique (DSA) pour les tests acoustiques et de vibration. Les appareils DAQ à usage général ordinaires manquent généralement d'échantillonnage synchrone, d'alimentation en courant constant IEPE/CCLD et de filtres anti-repliement complets, et ne peuvent donc pas être assimilés aux systèmes d'acquisition de données acoustiques et de vibrations.

Examinons d'abord la conclusion : quels problèmes les trois types d'appareils résolvent-ils ?

• Carte Son Professionnelle / Interface Audio : Centrée sur l'enregistrement, la lecture et la surveillance ; privilégie la faible latence, le routage de signal, la performance du pilote et l'expérience utilisateur.
• Analyseur Audio : Centré sur la mesure des appareils audio ; privilégie l'excitation à faible distorsion, l'acquisition précise, la mesure automatisée et le jugement des résultats.
• Système d'acquisition de données acoustiques et vibratoires : Centré sur la mesure des quantités physiques à partir des capteurs ; privilégie le conditionnement des signaux de capteur, l'échantillonnage synchrone, la conversion des unités d'ingénierie et l'extensibilité pour le déploiement sur le terrain.

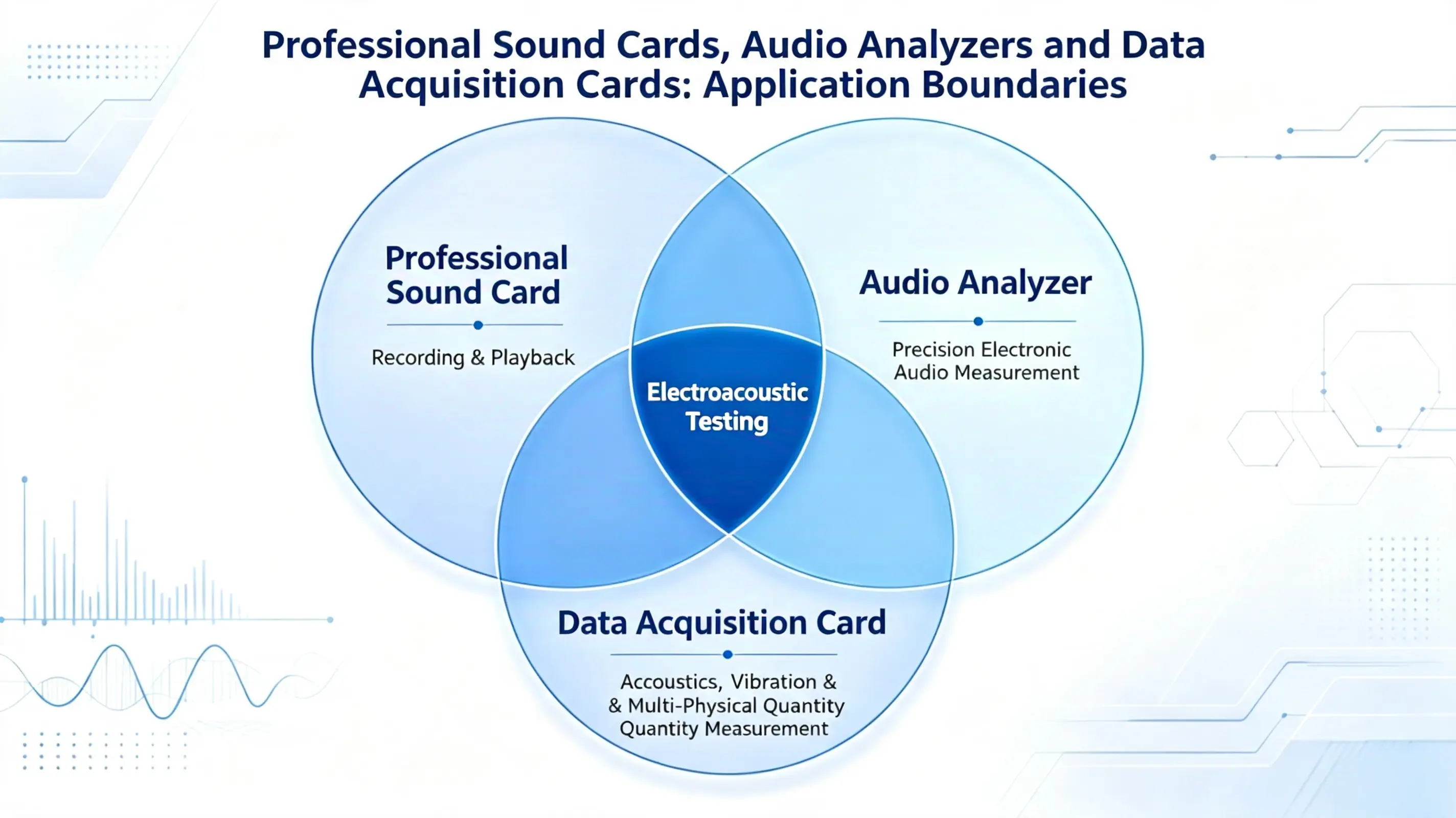

Figure 1_Positionnement et Scénarios de Chevauchement des Trois Appareils

Carte Son Professionnelle : Accent sur l'Enregistrement Audio, la Lecture et la Faible Latence

La "carte son professionnelle" dans les scénarios d'ingénierie est plus précisément appelée une interface audio professionnelle. Elle a été conçue à l'origine pour les studios d'enregistrement, la radiodiffusion, la production musicale et les performances en direct. Sa fonction principale est de transmettre les signaux des microphones, des instruments de musique et des sources audio aux ordinateurs avec une latence ultra-faible, tout en sortant l'audio de l'ordinateur vers des haut-parleurs de monitoring ou des écouteurs.

Par conséquent, les cartes son professionnelles disposent de préamplificateurs de microphone intégrés, de nombreux canaux I/O audio, de pilotes ASIO/Core Audio stables, de monitoring en temps réel, de mixage interne et de routage de signal flexible. En prenant l'exemple des interfaces audio professionnelles RME, la transmission à faible latence, le routage indépendant et le mixage de monitoring sont leurs points forts distinctifs.

Figure 2_Flow de Travail Typique d'une Carte Son Professionnelle

Les Cartes Sons Professionnelles Peuvent-elles Être Utilisées pour la Mesure ?

Oui, mais sous réserve de conditions préalables. Si elles sont équipées d'une performance d'entrée/sortie appropriée, associées à des microphones de mesure, des préamplificateurs externes/conditionneurs de signaux, des calibrateurs acoustiques et des logiciels dédiés, les cartes son professionnelles peuvent réaliser des tests électroacoustiques de base incluant la réponse en fréquence, le niveau de pression sonore, l'analyse de distorsion et de bruit. Elles sont idéales pour des projets à faible nombre de canaux se concentrant uniquement sur les signaux audio, une vérification R&D limitée par le budget, l'enseignement et le diagnostic rapide de pannes.

Rappels Clés : L'alimentation fantôme 48 V n'est pas équivalente à l'excitation de courant constant IEPE/CCLD ; l'étalonnage en boucle unique ne peut pas former une chaîne de mesure entièrement traçable. Pour les projets nécessitant des accéléromètres IEPE, une synchronisation multi-appareils de haute précision, un étalonnage absolu des quantités physiques, une journalisation sur le terrain à long terme ou une expansion de canal à grande échelle, les cartes son professionnelles doivent être associées à des conditionneurs externes, des modules de synchronisation et des logiciels de mesure professionnels.

Analyseur Audio : Accent sur l'Excitation de Précision et la Mesure en Boucle Fermée

Les analyseurs audio sont principalement utilisés pour tester les amplificateurs de puissance, les casques, les haut-parleurs, les microphones, les puces audio et les interfaces audio analogiques/numériques. Au-delà de la capture des signaux de sortie des DUT (Appareils Sous Test), la plupart intègrent des générateurs de signaux à faible distorsion et haute précision.

Workflow de Test Standard : L'analyseur émet des signaux de test tels que des ondes sinusoïdales, des balayages, du bruit ou d'autres signaux de test pour piloter le DUT, capture les signaux de réponse du DUT, puis calcule des indicateurs clés, y compris la réponse en fréquence, THD+N, rapport signal/bruit, diaphonie, précision de phase et puissance de sortie. Sa valeur fondamentale réside dans l'intégration de l'excitation de signal, de l'acquisition de signal, de l'ajustement automatique de l'échelle, de l'analyse des données et du jugement de réussite/échec en un workflow unifié en boucle fermée.

Figure 3_Architecture de Test en Boucle Fermée de l'Analyseur Audio

Avec des modules optionnels, les analyseurs audio prennent en charge le Bluetooth, PDM, I²S/TDM, HDMI, AES3/S/PDIF et d'autres interfaces audio numériques, les rendant adaptés à la vérification R&D et aux tests de production de puces audio, d'écouteurs sans fil et de produits audio numériques.

Les analyseurs audio excellent dans la distorsion résiduelle et le bruit, la précision d'amplitude/fréquence, la gamme d'entrée/sortie, les flux de travail automatisés et les systèmes d'étalonnage standardisés. Bien que des modèles à 8 ou 16 canaux soient disponibles sur le marché, ils ne sont que rarement le choix le plus rentable ou flexible pour des projets nécessitant des dizaines/centaines de microphones, d'accéléromètres, ou une collecte synchrone de vitesse de rotation, température, contrainte et données de bus.

Système d'Acquisition de Données : Accent sur les Capteurs et la Mesure de Quantité Physique

Les systèmes DAQ (Acquisition de Données) captent bien plus que les signaux audio - ils mesurent la tension, le courant, la température, la pression, le son, les vibrations et d'autres phénomènes électriques/physiques. Une chaîne de mesure complète se compose de capteurs, de modules de conditionnement de signal, de matériel DAQ, de mécanismes de synchronisation d'horloge et de logiciels d'analyse/rapport.

Les systèmes d'acquisition de signal dynamique dédiés à l'acoustique et aux vibrations prennent en charge les microphones de mesure, les accéléromètres IEPE/CCLD, les transducteurs de tension et les capteurs de vitesse de rotation. Les frontaux modulaires intègrent l'excitation de courant constant, le couplage AC/DC, l'échelle automatique, les filtres anti-repliement, l'échantillonnage synchrone et l'identification TEDS basée sur la configuration.

Figure 4_Système d'acquisition de données acoustiques et vibratoires (SonoDAQ)

Comparés aux cartes son professionnelles, les systèmes DAQ privilégient les chaînes de mesure étalonnées, la cohérence de phase intercanal et l'échantillonnage synchrone extensible. Par rapport aux analyseurs audio, ils optimisent la compatibilité multi-capteurs, la collecte de quantités multi-physiques, la journalisation de longue durée et le déploiement transparent entre laboratoires et sites de test sur le terrain.

Applications Typiques : Tests NVH automobiles, analyse modale, surveillance des machines rotatives, mesure de puissance acoustique, imagerie par réseau acoustique, tests en soufflerie, essais ferroviaires et aérospatiaux.

Bien que les systèmes DAQ puissent effectuer des tests électroacoustiques, les modules de sortie analogiques ne procurent pas la performance d'excitation à ultra-faible distorsion des analyseurs audio dédiés. Les tests THD+N de haute précision et la validation des interfaces audio numériques à l'échelle des puces dépendent des modules de sortie jumelés, des frontaux analogiques, de l'étalonnage standardisé et des logiciels d'analyse spécialisés.

Comparaison des Noyaux des Trois Types d'Appareils

Les frontières d'application des trois appareils ne sont pas absolues. Les cartes son haut de gamme traitent les tests électroacoustiques de base ; les systèmes DAQ modulaires avec modules de sortie et logiciels d'analyse prennent en charge le balayage de fréquence et les tests de distorsion ; les analyseurs audio sont continuellement mis à niveau pour la mesure électroacoustique multicanal. La différence fondamentale ne réside pas dans l'existence d'une fonction, mais dans la demande sur laquelle l'accent est mis dans la conception matérielle, les normes d'étalonnage et le flux de travail logiciel.

Lignes directrices Pratiques pour la Sélection de Tests

Au lieu de se concentrer uniquement sur des paramètres de base tels que la résolution 24 bits ou la fréquence d'échantillonnage de 192 kHz, répondez d'abord aux cinq questions principales suivantes :

1. Quel est l'objectif de mesure ? Contenu audio, équipement audio, ou quantités physiques capturées par des capteurs ?
2. Quelles interfaces de signal sont nécessaires ? Audio numérique au niveau microphone/ligne, ou transducteurs IEPE, microphones de mesure, capteurs de tension/vitesse ?
3. Comment les résultats de test seront-ils utilisés ? Suivi qualitatif et suivi de tendances, ou indicateurs quantitatifs étalonnés, répétables, prêts pour l'audit ?
4. Nombre de canaux et exigences de synchronisation : Test monotâche à canal faible, ou grands réseaux de capteurs, acquisition répartie sur plusieurs châssis ?
5. Priorités du flux de travail des tests : Surveillance audio en temps réel, tests automatisés en boucle fermée, ou journalisation de longue durée en flux continu de données et post-traitement hors ligne ?

Recommandations de sélection rapide

• Enregistrement audio, lecture, capture vocale et surveillance en temps réel : Optez pour une carte son professionnelle.
• Test de performance des amplificateurs, puces audio et interfaces audio numériques : Choisissez un analyseur audio.
• Tests impliquant des microphones de mesure, des accéléromètres, l'acoustique/vibration des véhicules et de grands champs sonores : optez pour une carte d'acquisition de données acoustiques et de vibration.
• Double demande pour des tests électroacoustiques et des tests de vibration/extensibles sur le terrain multi-canaux : Sélectionnez une plateforme modulaire SonoDAQ avec logiciel d'analyse à fonction complète.

Figure 5_Choix de la plateforme basée sur les objectifs de test

Quatre idées reçues courantes

1. Idée reçue 1 : La résolution 24 bits et l'échantillonnage à 192 kHz garantissent une mesure précise. La profondeur de bits et le taux d'échantillonnage ne sont que des paramètres de base. La fiabilité des mesures dépend également de la conception du frontal analogique, du plancher de bruit, de la distorsion, de l'étendue, de la stabilité de l'horloge, du filtrage et de la calibration standardisée.
2. Idée reçue 2 : Les appareils avec alimentation fantôme 48 V peuvent directement piloter les capteurs IEPE. L'alimentation fantôme et l'excitation à courant constant IEPE diffèrent par le mode d'alimentation, les transducteurs compatibles et les conditions de fonctionnement, et ne peuvent être substituées l'une à l'autre.
3. Idée reçue 3 : Tout matériel exécutant un logiciel FFT se qualifie comme un instrument de mesure. La FFT n'est qu'un algorithme d'analyse de signal ; la protection d'entrée, l'ajustement automatique, le filtrage anti-repliement, la synchronisation des canaux et le contrôle du budget d'erreur déterminent ensemble si les résultats des tests sont crédibles.
4. Idée reçue 4 : Un seul appareil peut couvrir tous les scénarios de test. Bien qu'une compatibilité interfonctionnelle existe, les tests de limite de haute précision, l'échantillonnage synchrone à grande échelle et les applications de capteurs spécialisés nécessitent du matériel optimisé pour la tâche de test spécifique.

Positionnement de SonoDAQ

SonoDAQ n'est ni une carte son traditionnelle conçue pour la production musicale et la surveillance en temps réel, ni un analyseur dédié limité à la mesure audio électronique à faible nombre de canaux. À titre d'exemple, la SonoDAQ Pro couplée à des modules I/O assortis et au logiciel OpenTest est positionnée en tant que plateforme modulaire d'acquisition de données pour les tests intégrés électroacoustiques, acoustiques et de vibration.

Le châssis principal gère la distribution de puissance, la synchronisation d'horloge de haute précision, le stockage local de données et la communication réseau ; les modules interchangeables s'adaptent aux exigences des tests acoustiques, de vibration et électroacoustiques. Le logiciel OpenTest offre une configuration de canal, un affichage en temps réel de formes d'onde, une analyse FFT, des tests de balayage fréquentiel, des calculs de niveau sonore, des mesures de puissance sonore, une séquence de tests automatisée et une exportation de rapport standardisée. Cette architecture unifiée permet la collecte de signaux synchronisés et la gestion des résultats de test de bout en bout sur une chaîne matérielle et logicielle unique.

Ce design convient aux utilisateurs qui doivent effectuer des tests électroacoustiques tout en connectant directement des microphones de mesure et des accéléromètres, avec une possibilité future d'expansion vers des réseaux multi-canaux et des tests automatisés sur le terrain. La performance réelle est déterminée par l'unité principale, les modules I/O sélectionnés et la licence logicielle ; la sélection finale du projet doit se référer aux fiches techniques officielles et aux métriques de performance vérifiées des modèles spécifiques.

SonoDAQ n'est pas un remplacement universel pour tous les équipements de test audio : les cartes son professionnelles restent le choix optimal pour la production musicale et la surveillance à faible latence ; les analyseurs audio dominent la validation des interfaces audio numériques au niveau des puces, les tests de limite de distorsion ultra-faible et les tests de ligne de production normalisée en masse.

Conclusion

Les cartes son professionnelles, les analyseurs audio et les cartes d'acquisition de données ne peuvent pas être simplement classés en fonction de leur performance - chacun résout des défis de base distincts :

• Les cartes son professionnelles privilégient l'enregistrement et la lecture des signaux audio à faible latence.
• Les analyseurs audio privilégient l'excitation précise et les tests de performance quantitatives des dispositifs électroniques audio.
• Les systèmes d'acquisition de données acoustiques et de vibration privilégient l'enregistrement précis, synchronisé et reproductible des signaux physiques multi-canaux depuis les capteurs.

Lors de la sélection du matériel, clarifiez d'abord les cibles de mesure, les types d'interfaces de capteurs, les indicateurs de précision requis, le nombre de canaux et l'échelle de synchronisation, les normes de calibration, l'environnement d'exploitation sur le terrain et la possibilité de futures extensions, puis comparez les performances et coûts des modèles spécifiques. Les paramètres matériels ne sont significatifs que lorsque les objectifs principaux de conception de l'appareil s'alignent sur vos exigences de test.
