Défis des essais NVH des véhicules électriques : pourquoi les caméras acoustiques deviennent essentielles
Les outils NVH traditionnels restent importants, mais ils ne couvrent pas tous les scénarios liés aux VE - les caméras acoustiques comblent cette lacune grâce à la visualisation du bruit en temps réel et à des diagnostics large bande.
Le paradoxe du silence des VE : pourquoi les voitures électriques sont en réalité « plus bruyantes »
Cela peut sembler paradoxal : les véhicules électriques n'ont pas de moteur rugissant, et pourtant les ingénieurs ont plus de mal que jamais à obtenir un habitacle réellement silencieux.
En réalité, lorsque l'effet de masquage à basse fréquence du moteur à combustion interne disparaît, chaque bruit auparavant caché devient totalement perceptible : le sifflement haute fréquence du moteur électrique, le bourdonnement électromagnétique de l'onduleur, les vibrations d'engrènement des pignons, le bruit du vent, le bruit de roulement, voire les grincements et cliquetis des garnitures intérieures - plus rien ne peut se dissimuler.
Ce n'est pas seulement une question de confort. Cela redéfinit en profondeur l'approche de l'industrie automobile en matière d'essais NVH (bruit, vibrations et rudesse).
Le marché mondial des essais NVH automobiles devrait passer de 3,51 milliards USD en 2026 à 5,75 milliards USD d'ici 2034, avec un TCAC de 6,4 %. Le principal moteur de cette croissance ? La révolution de l'électrification.
Quels nouveaux défis acoustiques les VE apportent‑ils ?
Un changement fondamental de plage de fréquences
Les travaux NVH traditionnels sur les véhicules à moteur thermique ICE se concentrent sur la plage de basses fréquences 20-2 000 Hz : combustions moteur, systèmes d'échappement, vibrations du vilebrequin.
Les véhicules électriques sont fondamentalement différents :
| Source de bruit | Plage de fréquences typique | Caractéristiques |
|---|---|---|
| Bruit électromagnétique du moteur électrique | 500-5 000 Hz | Bruit tonal aigu, variant linéairement avec la vitesse |
| Bruit de commutation de l'onduleur | 4 000-10 000+ Hz | Ronflement haute fréquence, lié à la fréquence de MLI |
| Bruit d'engrènement | 800-3 000 Hz | Particulièrement marqué dans les réducteurs à rapport unique |
| Bruit du chargeur de batterie | 8 000-20 000 Hz | Plage quasi ultrasonore, à la limite de la perception humaine |
| Bruit de vent / de roulement | 200-4 000 Hz | Fortement exposé sans masquage du moteur |
Point clé : les problèmes de bruit des VE se déplacent des basses fréquences vers les fréquences moyennes à élevées (et même jusqu'aux gammes ultrasoniques). La plage 100 Hz-5 kHz est celle où se situent la plupart des problèmes NVH critiques - précisément là où l'oreille humaine est la plus sensible. Les méthodes d'essai NVH traditionnelles et les plages de fréquences ciblées peuvent ne plus suffire.
Nouvelles sources de bruit, nouveaux défis de localisation
À l'ère du moteur thermique, l'hypothèse selon laquelle « le moteur est la source de bruit dominante » simplifiait relativement les choses.
Dans les VE, les sources de bruit deviennent plus réparties et plus complexes :
- Groupe motopropulseur électrique : le moteur + l'onduleur + le réducteur forment un système de bruit fortement couplé
- Gestion thermique : les pompes et ventilateurs de refroidissement de la batterie deviennent des sources de bruit dominantes à basse vitesse
- Freinage régénératif : les changements de modes de fonctionnement de l'onduleur pendant la récupération d'énergie produisent des bruits transitoires
- Chemins de transmission structurelle : les structures de caisse allégées (alliage d'aluminium, fibre de carbone) présentent des caractéristiques d'isolation acoustique fondamentalement différentes de celles de l'acier traditionnel
Cela signifie que les ingénieurs sont confrontés à un défi central : comment localiser rapidement et avec précision la cause racine parmi plusieurs sources de bruit réparties et évoluant dynamiquement ?
Conception de la qualité sonore : de la « réduction du bruit » à la « création du son »
L'ingénierie NVH à l'ère des VE ne consiste plus seulement à « minimiser le bruit ».
Les consommateurs attendent une expérience sonore soigneusement conçue :
- L'accélération doit donner une sensation « high-tech » sans être agressive
- L'habitacle doit être silencieux, mais pas au point de mettre le conducteur mal à l'aise
- Les différents modes de conduite (Sport / Confort / Eco) doivent offrir une signature acoustique différenciée
Cette demande de « Sound Design » étend les essais NVH au‑delà de la validation purement technique vers l'évaluation subjective de la qualité sonore et la définition d'une identité acoustique de marque.
Pourquoi les caméras acoustiques deviennent essentielles pour le NVH des VE
Face à ces nouveaux défis, les outils classiques d'essais NVH - microphones ponctuels, accéléromètres - restent importants mais ne suffisent plus dans tous les scénarios.
Les caméras acoustiques comblent cette lacune.
Atouts majeurs des caméras acoustiques
1. Visualisation en temps réel des sources de bruit
Les méthodes traditionnelles exigent de disposer des réseaux de microphones de façon dense sur l'objet à tester - une approche longue et gourmande en main‑d'œuvre. Les caméras acoustiques utilisent la technologie de beamforming pour générer, en une seule acquisition, une carte thermique des sources de bruit, indiquant instantanément « où se trouve le bruit et quel est son niveau ».
Scénario typique : un prototype de VE fonctionnant sur un banc d'essai, la caméra acoustique pointée vers le groupe motopropulseur électrique, révélant instantanément qu'une résonance à 800 Hz provient principalement du côté droit du moteur - l'ensemble du processus de localisation prend moins de 5 minutes.

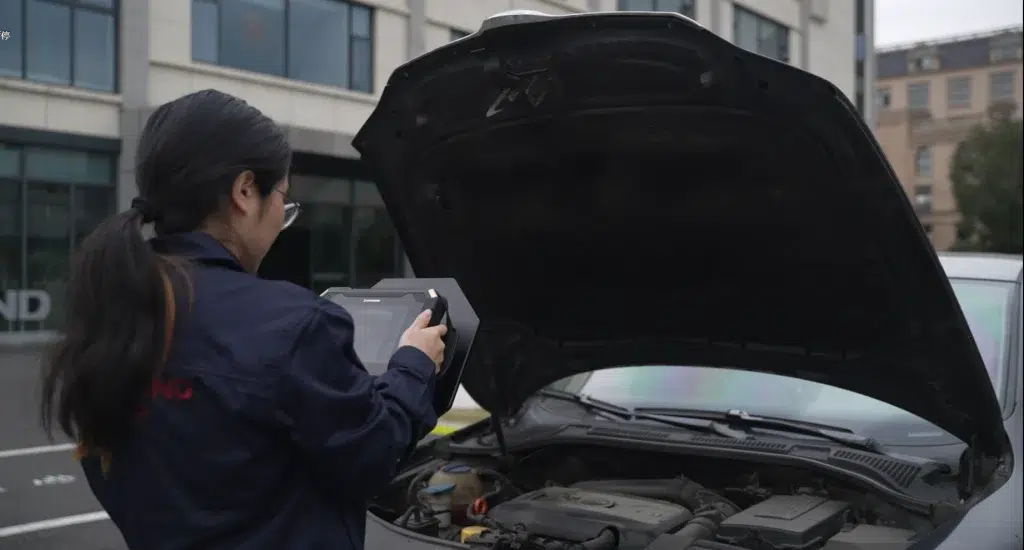

Ingénieur réalisant un test de localisation de sources de bruit

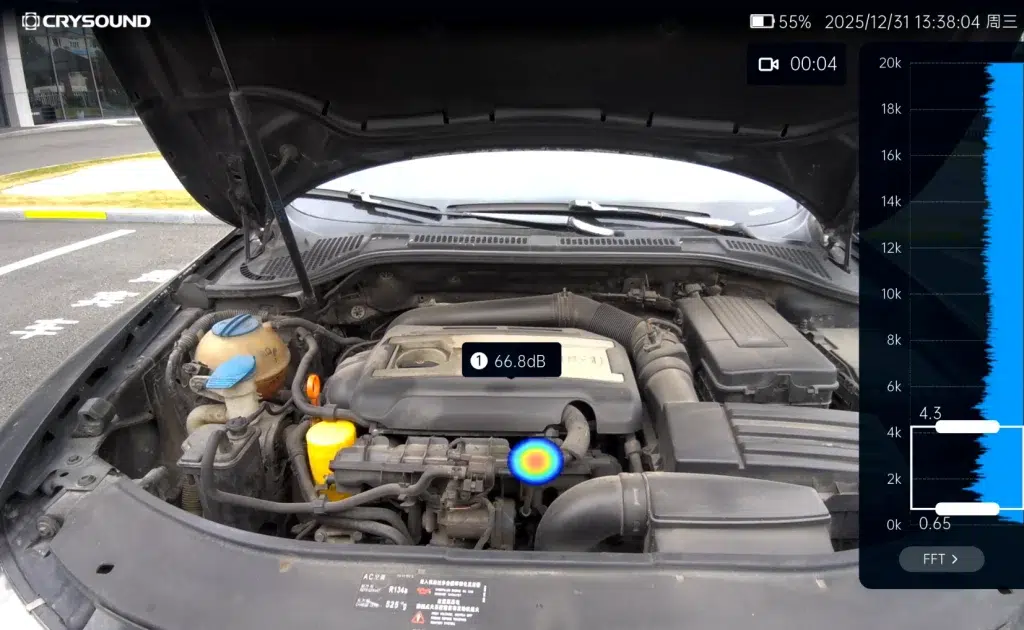

Détection et optimisation NVH automobiles
2. Large couverture fréquentielle
Le bruit des VE s'étend de quelques centaines de hertz (engrainement des pignons) à plusieurs dizaines de kilohertz (bruit de commutation de l'onduleur) - une plage de fréquences immense.
Point critique pour le NVH : la plupart des problèmes de bruit des VE se produisent dans la plage 100 Hz-5 kHz - engrainement des pignons, bruit électromagnétique du moteur, fuites d'air, systèmes CVC. Les caméras d'imagerie acoustique traditionnelles (limitées aux fréquences supérieures à 5 kHz) ne peuvent pas capter ces sources de bruit.

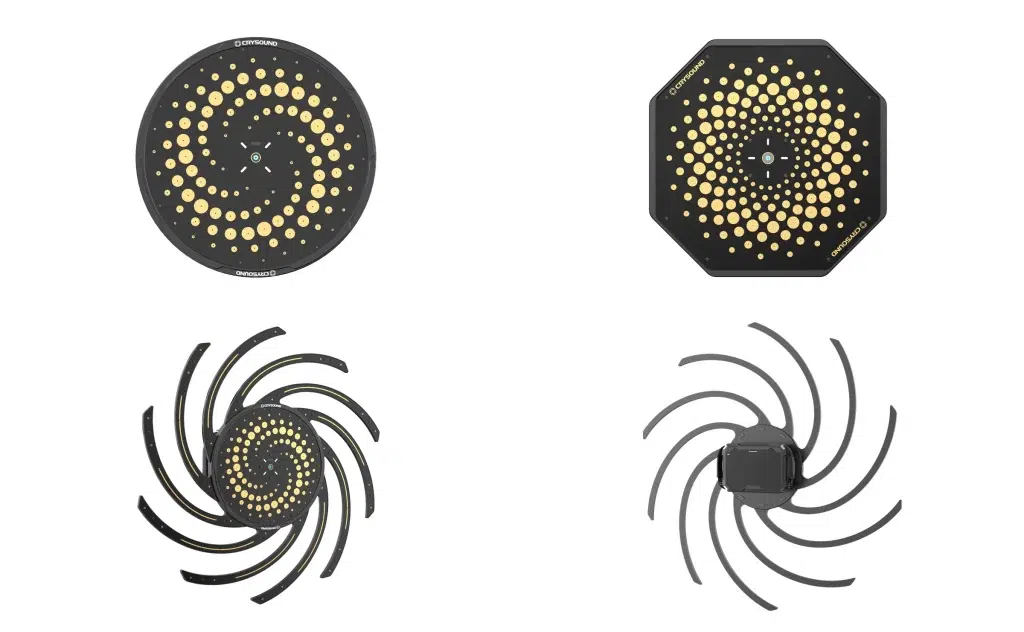

Prenons comme exemple idéal la SonoCam Pi de CRYSOUND (série CRY8500) : sa matrice de 208 microphones MEMS offre :
- Plage de fréquences de beamforming : 400 Hz - 20 kHz (couvre l'ensemble du spectre NVH audible)
- Plage d'holographie acoustique en champ proche : 40 Hz - 20 kHz (couvre le bruit de roulement basse fréquence et les vibrations structurelles)
- Taille de la matrice : >30 cm (optimisée pour la résolution spatiale en basses fréquences)
Cela rend la SonoCam Pi particulièrement adaptée aux essais NVH de VE sur tout le spectre - du bruit de roulement basse fréquence au sifflement haute fréquence du moteur, le tout avec un seul appareil portatif.
3. Mesure sans contact
Les systèmes de traction électrique des VE sont très intégrés et compacts. L'approche de mesure sans contact des caméras acoustiques signifie :
- Aucun démontage de composants n'est nécessaire
- Aucune perturbation de l'état de fonctionnement du système testé
- Contrôle qualité rapide directement sur la ligne de production
4. Portabilité
Les caméras acoustiques portatives modernes comme la SonoCam Pi peuvent être emportées directement sur les pistes d'essais, les lignes de production ou chez les clients, sans configuration complexe.
Scénarios typiques d'utilisation en NVH pour VE
| Scénario | Application |
|---|---|
| NVH de la chaîne de traction électrique | Localisation des contributions de bruit basées sur les ordres provenant des moteurs, des onduleurs et des réducteurs |
| Essais de bruit au passage | Analyse de la distribution des sources de bruit lorsque les véhicules passent à proximité |
| Suivi des grincements & cliquetis intérieurs | Localisation des bruits provenant des tableaux de bord, portes, sièges et garnitures |
| Contrôle qualité en fin de ligne de production | Détection rapide en ligne des bruits anormaux, en remplacement du jugement subjectif humain |
| Soufflerie / chambre semi‑anéchoïque | Localisation haute précision des sources de bruit et analyse de puissance acoustique |
Étude de cas réelle : OEM essais routiers dynamiques
Client : un grand constructeur OEM chinois
Lieu : centre d'essais d'un OEM, piste d'essais interne
Objectif : identifier les sources de bruit dans l'habitacle en conditions de conduite dynamique
Caméras acoustiques SonoCam Pi de la série CRY8500
Configuration de test
- Appareil : caméra acoustique SonoCam Pi
- Positions de mesure : siège arrière et siège passager avant
- Zones ciblées : montants B gauche et droit (zone arrière de l'habitacle)
- Mode de test : application de formation de faisceau
- Plage de fréquences : 3 550 Hz - 7 550 Hz
- Plage dynamique : 5 dB
Résultats clés
SonoCam Pi a localisé avec succès les sources de bruit en temps réel pendant le mouvement du véhicule, fournissant des données exploitables à l'équipe NVH de l'OEM. L'essai a montré :
- Localisation en temps réel dans des conditions dynamiques : contrairement aux installations de laboratoire fixes, la SonoCam Pi a capté la distribution du bruit alors que le véhicule était en mouvement sur la piste d'essais
- Analyse précise par bande de fréquences : en se concentrant sur la plage 3 550-7 550 Hz (cruciale pour le bruit perçu dans l'habitacle), les ingénieurs ont identifié des contributeurs spécifiques plutôt que de mesurer uniquement le NPS global
- Flux de test rapide : balayage complet de la zone des montants B en quelques minutes, et non en heures

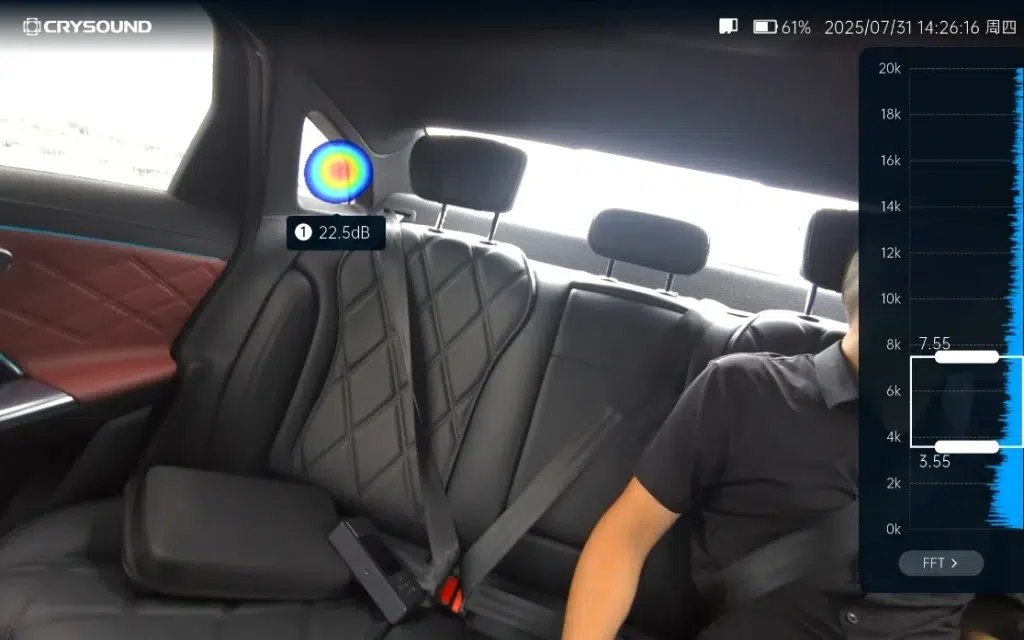

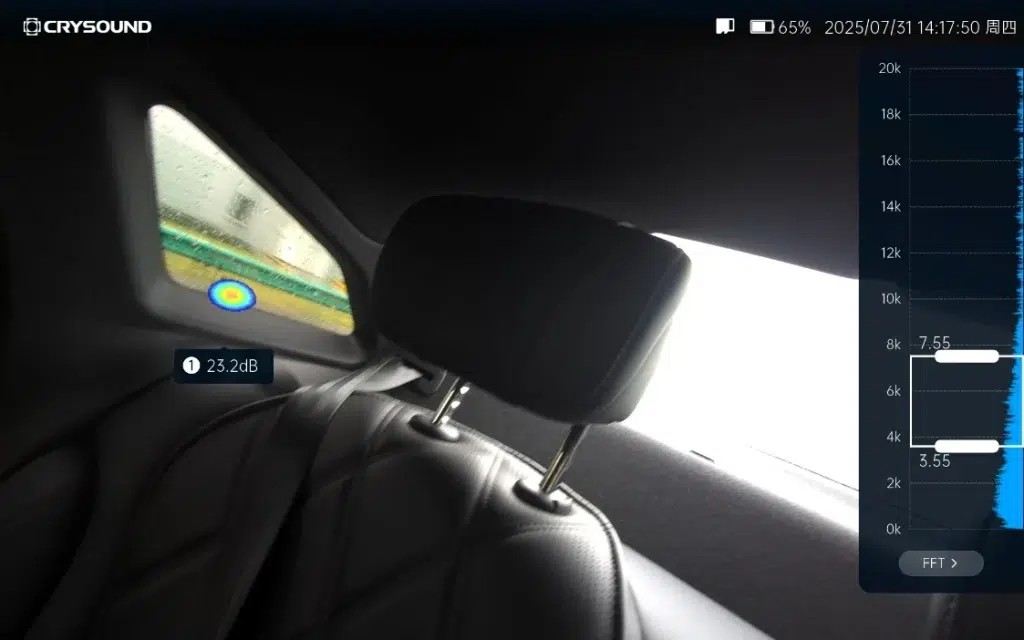

Résultats de localisation des sources de bruit
Point clé : les réseaux de microphones traditionnels auraient nécessité que le véhicule soit à l'arrêt dans une chambre semi‑anéchoïque. SonoCam Pi a permis un diagnostic sur piste, réduisant drastiquement le temps d'essai et permettant une itération rapide pendant le développement du véhicule.
Tendances futures - quel avenir pour les essais NVH des VE ?
Classification du bruit par IA
L'apprentissage automatique est intégré dans les flux de travail NVH : identification automatique des types de bruit, détermination de la présence d'anomalies et prédiction des problèmes potentiels de qualité. Les données de haute dimension captées par les caméras acoustiques se prêtent naturellement à l'analyse par IA.
Jumeaux numériques et intégration simulation‑essais
La simulation (CAE) prédit les performances acoustiques → la caméra acoustique les valide par la mesure physique → les données alimentent l'optimisation du modèle de simulation. Cette approche en boucle fermée devient le flux de travail standard des grands constructeurs.
Nouveaux défis à l'ère des batteries à semi‑conducteurs solides
Les batteries tout solide présentent des propriétés mécaniques différentes de celles des batteries lithium‑ion liquides. Leurs caractéristiques de transmission des vibrations et leurs approches de gestion thermique introduiront de nouveaux défis NVH.
Réglementations plus strictes
Les essais de bruit au passage sont le sous‑segment NVH à la croissance la plus rapide (TCAC 7,11 %), la CEE‑ONU poussant à un renforcement des exigences de tests normalisés, y compris des protocoles d'essais de bruit au passage en intérieur.
Conclusion : la valeur des essais acoustiques, redéfinie pour l'ère du véhicule électrique
L'électrification n'a pas rendu les voitures plus silencieuses - elle a rendu les défis liés au bruit plus complexes, plus subtils et plus précieux à résoudre.
Pour les constructeurs automobiles, les équipementiers de rang 1 et les prestataires de services d'essais, investir dans les bons équipements d'essais NVH n'est plus un « plus » - c'est une infrastructure fondamentale pour rester compétitifs.
Les caméras acoustiques - en particulier celles capables de couvrir la plage de fréquences NVH 100 Hz-5 kHz critique - évoluent de « simples outils auxiliaires utiles » vers un statut « d'équipement standard indispensable ».
La SonoCam Pi de CRYSOUND se distingue comme la seule caméra acoustique portative qui combine :
- Capacité en basses fréquences (400 Hz en beamforming, 40 Hz en holographie)
- Haute résolution spatiale (208 micros, matrice de >30 cm)
- Mesures en champ proche + champ lointain au sein d'un seul système
- Portabilité (portative, <3 kg, prête pour la production)
