Comment l'ultrason de contact détecte les fuites internes des vannes

Dans les usines de procédés, une vanne fermée ne garantit pas toujours une isolation fiable.

Les fuites internes de vannes sont difficiles à remarquer, car elles se produisent à l'intérieur du corps de vanne. Il peut n'y avoir aucun panache de gaz visible, aucun égouttement de liquide, aucune odeur évidente et aucun point de fuite externe à inspecter. De l'extérieur, la vanne peut paraître normale et l'indicateur de position peut afficher "fermée", alors que le fluide de procédé peut encore passer à travers un siège, un clapet, un pointeau, une bille ou une surface d'étanchéité endommagés.

Pour les usines chimiques, les stations de gaz naturel, les installations carbochimiques, les centrales électriques et les réseaux de services industriels, c'est là que le risque devient sérieux. Si une vanne d'isolement fuyarde est considérée comme une barrière fiable avant des travaux à chaud, une entrée en espace confiné, une ouverture de ligne, une purge ou une remise d'équipement en maintenance, un défaut caché peut rapidement devenir un problème de sécurité, de production, de qualité et de conformité réglementaire.

Solution et produits recommandés

Pour les utilisateurs qui ont besoin d'un flux de travail complet, consultez la solution CRYSOUND de détection des fuites internes de vannes. Les produits recommandés pour cette application comprennent CRY8125, CRY8124 et IA3104.

Pourquoi les fuites internes de vannes sont difficiles à détecter

1. Le chemin de fuite se trouve à l'intérieur de la vanne

Les fuites externes peuvent souvent être détectées par inspection visuelle, détecteurs de gaz, solution savonneuse ou imagerie acoustique. Les fuites internes sont différentes. Le fluide passe par l'interface d'étanchéité à l'intérieur de la vanne, de sorte que l'extérieur de la vanne peut ne montrer aucun signe évident de défaillance.

Les opérateurs ne remarquent souvent que des symptômes indirects, tels qu'une remontée de pression en aval, une dépressurisation incomplète, une pression amont instable, un gaz ou un liquide résiduel après purge, une consommation d'énergie anormale ou des fluctuations de qualité de procédé.

2. La position "fermée" peut donner un faux sentiment d'isolation

Une manœuvre de fermeture ne confirme que que l'actionneur, la tige, le clapet, la bille ou le pointeau ont atteint la position fermée. Elle ne prouve pas que le couple d'étanchéité est toujours intact. L'usure, la corrosion, l'érosion, les particules, la déformation thermique ou un appui incomplet peuvent toujours permettre au fluide de passer à travers la vanne.

Cela est particulièrement important pour les vannes d'isolement de maintenance, les vannes pour fluides inflammables ou toxiques, les vannes haute température et haute pression, et les vannes critiques de services auxiliaires. Avant de commencer les travaux, la question ne doit pas seulement être "La vanne est-elle fermée ?", mais aussi "La vanne présente-t-elle encore une fuite interne ?"

3. Les méthodes traditionnelles dépendent fortement de l'expérience et des conditions du site

L'écoute manuelle, les stéthoscopes mécaniques, les contrôles de température, la thermographie infrarouge, les essais de chute de pression, l'analyse de tendance, les inspections à l'arrêt et les essais d'étanchéité des sièges hors ligne ont tous leur valeur. Mais dans des usines bruyantes avec de nombreuses vannes, de l'isolation, des fluides différents, des créneaux de maintenance courts et plusieurs équipes d'inspection, il est difficile de les appliquer de manière cohérente.

De nombreux constats restent subjectifs, comme "cela semble anormal" ou "la chute de pression paraît plus rapide que d'habitude". Ces descriptions sont difficiles à comparer, à reproduire, à transmettre ou à transformer en dossier de maintenance traçable.

Comment l'ultrason de contact aide à vérifier les fuites internes

Quand une vanne est fermée et qu'une différence de pression stable existe entre l'amont et l'aval, une fuite interne à travers un interstice étroit peut générer des signaux ultrasonores haute fréquence. Ces signaux sont produits par l'écoulement turbulent, le frottement et les impacts lorsque le fluide traverse le défaut d'étanchéité.

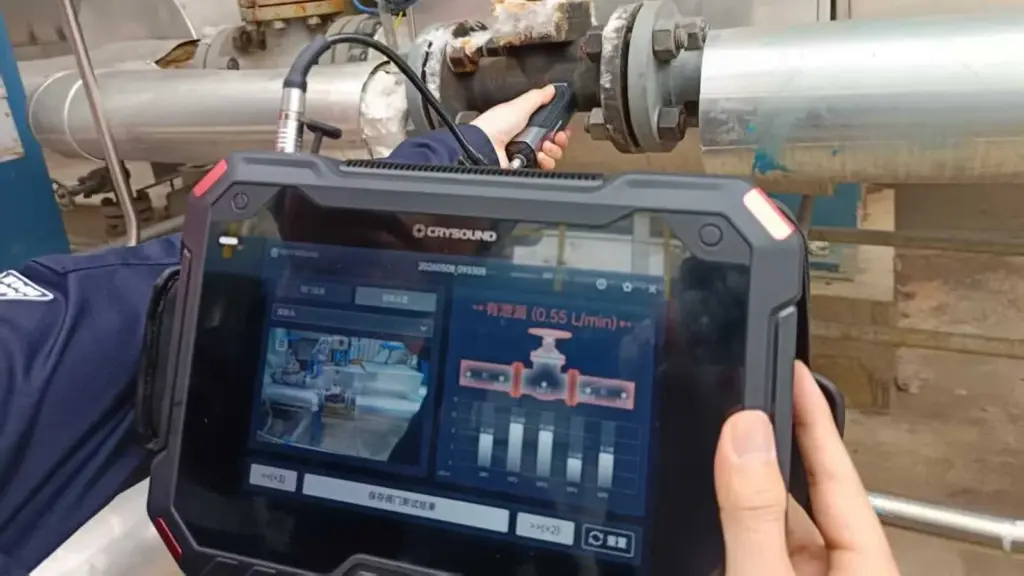

Un capteur ultrasonore de contact CRYSOUND est placé sur le corps de vanne ou sur la surface de la canalisation métallique adjacente pour capter les signaux ultrasonores solidiens. Le logiciel analyse ensuite le niveau sonore multipoint, le spectre, le comportement de la courbe finale "Final Curve" et la répétabilité afin d'aider à déterminer si le motif du signal est cohérent avec une fuite interne.

La valeur clé ne réside pas simplement dans le fait de "détecter" une fuite à l'oreille. L'ultrason de contact transforme l'inspection des fuites internes de vannes en un flux de travail plus répétable : confirmer l'état de fonctionnement, collecter des données à des points définis, analyser les caractéristiques du signal, estimer la fuite à titre de référence et conserver le résultat pour les rapports et les comparaisons ultérieures.

Une méthode terrain répétable : mesure MP1‑MP5

Pour l'inspection des fuites internes de vannes, il n'est pas recommandé de se fier à une seule mesure instantanée. Une approche plus fiable consiste à d'abord confirmer l'état, à mesurer à des points définis, puis à interpréter la relation entre ces points.

Avant la mesure : confirmer que la vanne est fermée et qu'une différence de pression stable est disponible lorsque cela est possible. Enregistrer le fluide, le type de vanne, la taille de la vanne, la pression ou la différence de pression, l'identifiant de la vanne et l'emplacement du test. S'assurer que le capteur est en contact stable avec la surface métallique. Si la vanne est entièrement calorifugée, une ouverture locale de mesure peut être nécessaire.

Mesure en cinq points : MP1 est généralement utilisé comme point de référence éloigné en amont, MP2 comme point proche en amont, MP3 près du corps de vanne ou de la zone d'étanchéité, MP4 comme point proche en aval et MP5 comme point de référence éloigné en aval. La comparaison des comportements en amont, sur le corps de vanne et en aval aide à réduire les conclusions erronées basées sur un seul point.

Répéter et confirmer : si un point montre un pic isolé, répéter la mesure et écarter un contact instable, des chocs, des bruits extérieurs, des lignes de dérivation et les fluctuations de procédé. Un indicateur de fuite interne plus fiable se manifeste généralement par un schéma cohérent entre les points concernés et par des caractéristiques de fréquence spécifiques.

De "Ça ressemble à une fuite" à des données pouvant être examinées

Sur le terrain, l'ultrason de contact n'est pas seulement un outil de capture de signaux. Il aide à transformer l'inspection des vannes en un processus enregistrable et reproductible.

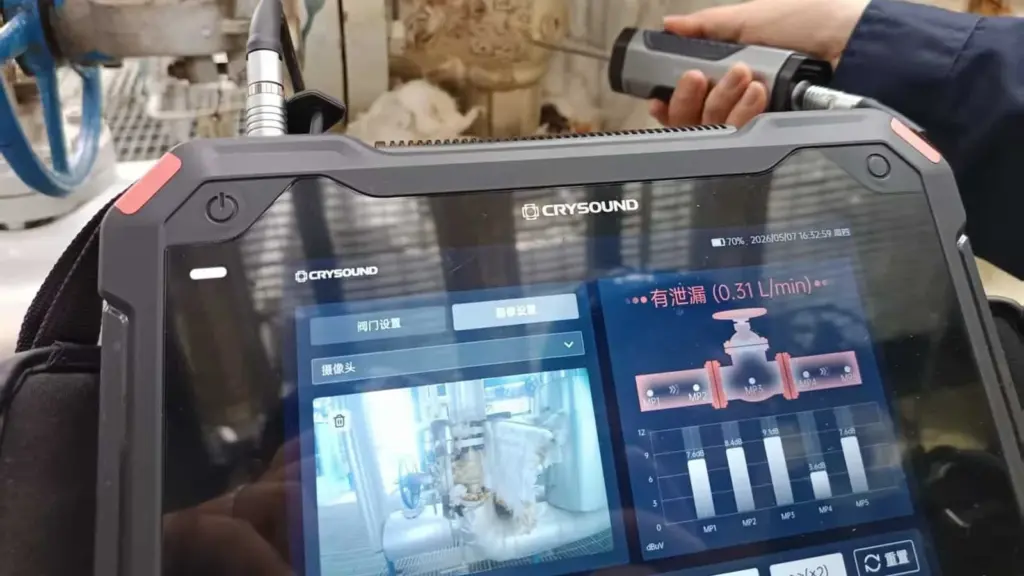

L'appareil peut analyser le niveau sonore, le spectre, la courbe finale "Final Curve" et la répétabilité, puis étayer des conclusions telles que normal, fuite suspectée, fuite interne ou fuite interne sévère. Après avoir saisi le fluide, le type de vanne, la taille de la vanne, la pression et la différence de pression, le système peut également fournir une valeur de fuite de référence pour la hiérarchisation des risques, la priorisation de la maintenance et les comparaisons ultérieures.

Cette estimation de fuite doit être considérée comme une référence terrain pour le dépistage et l'aide à la décision. Elle ne remplace pas les inspections réglementaires, les réceptions en fabrication, les essais de pression, les essais d'étanchéité des sièges hors ligne ni aucune méthode d'essai légalement requise.

Application sur le terrain : quelles vannes doivent être contrôlées en premier ?

Sur la base de l'expérience de terrain, les vannes suivantes sont souvent les meilleurs candidats pour la vérification des fuites internes :

• Vannes d'isolement de maintenance : vannes utilisées avant les travaux à chaud, l'entrée en espace confiné, l'ouverture de ligne, la purge, la pose de plaques d'obturation ou la remise d'équipement.
• Vannes pour fluides inflammables, explosifs, toxiques ou dangereux : notamment gaz naturel, gaz combustible, gaz de houille, hydrogène, ammoniac, sulfure d'hydrogène, vapeurs de solvants et fluides similaires.
• Vannes de vapeur et de services auxiliaires critiques : une fuite interne peut provoquer une perte d'énergie continue et affecter la pression du système ou l'état des équipements en aval.
• Vannes critiques pour la qualité ou présentant des anomalies récurrentes : une fuite interne peut entraîner une contamination croisée, une dérive de ratio, une isolation de nettoyage inefficace ou des défauts de qualité de lot.
• Vannes à haut risque avant un arrêt programmé : le dépistage en service aide à décider quelles vannes doivent être réparées, remplacées ou surveillées en priorité.

Cas 1 : usine chimique à Yulin, Shaanxi

Dans une usine chimique à Yulin, dans le Shaanxi, l'équipe a inspecté 8 vannes d'eau suspectées de fuir, avec une pression de tuyauterie d'environ 0,3 MPa. La vérification par ultrason de contact a identifié 4 vannes présentant une fuite interne et 4 vannes sans fuite interne évidente. Les observations lors du démontage ultérieur ont confirmé les résultats d'inspection, aidant le client à déterminer quelles vannes nécessitaient une maintenance prioritaire.

Parmi les positions de vannes enregistrées figuraient HX‑2114D, 2VX‑1158C, 2XV‑1155C et XV‑1152D. Le système a fourni des valeurs de fuite de référence comprises approximativement entre 0,28 L/min et 4,53 L/min, ce qui a permis de prioriser la maintenance en fonction du risque.

Cas 2 : atelier de cokéfaction carbochimique en Mongolie intérieure

Dans un atelier de cokéfaction d'une usine carbochimique en Mongolie intérieure, le site mettait en œuvre du gaz de houille, de l'azote, de l'oxygène, du méthane et d'autres fluides. L'environnement était complexe et nécessitait des équipements antidéflagrants. Pendant la maintenance, le client a utilisé une caméra d'imagerie acoustique antidéflagrante ainsi qu'un capteur ultrasonore de contact antidéflagrant pour vérifier 10 vannes de gaz de houille suspectées de fuir. L'inspection a identifié 6 vannes présentant une fuite interne.

Dans ce type de scénario, l'imagerie acoustique est utile pour le dépistage rapide des fuites externes et des sources sonores anormales, tandis que l'ultrason de contact est utilisé pour vérifier les fuites internes sur les vannes clés. Les images de terrain, les données de mesure et les rapports peuvent ensuite soutenir la planification de la maintenance et la traçabilité.

Cas 3 : station de comptage de gaz naturel avec groupes de vannes en série‑parallèle

Dans une station de comptage de gaz naturel à grand débit, quatre groupes de vannes étaient disposés en structure deux‑en‑série et deux‑en‑parallèle. La pression en aval augmentait anormalement, mais le client ne pouvait pas déterminer quelle vanne ou quel groupe de vannes présentait une fuite interne. En contrôlant les vannes point par point avec l'ultrason de contact, l'équipe a rapidement localisé 2 groupes de vannes présentant des fuites internes, y compris un comportement anormal sur des vannes montées en série. Le résultat était cohérent avec l'augmentation de pression en aval observée sur site.

Ce cas montre que l'ultrason de contact ne sert pas seulement à déterminer si une fuite existe. Il aide aussi à réduire la zone de recherche de pannes dans des réseaux de tuyauteries complexes et à concentrer les ressources de maintenance sur les vannes à risque plus élevé.

Fonctionnement conjoint avec l'imagerie acoustique

L'inspection des fuites de vannes ne doit pas reposer sur un seul outil. Pour les systèmes de gaz, l'imagerie acoustique est bien adaptée au dépistage rapide des fuites externes au niveau des brides, des jonctions, des canalisations, des interfaces d'instrumentation et des corps de vannes. L'ultrason de contact est mieux adapté à la vérification des fuites internes des vannes de gaz ou de liquide.

Ensemble, ils créent un flux de travail plus complet : l'imagerie acoustique réalise un dépistage de grande zone, l'ultrason de contact effectue la vérification ponctuelle et l'analyse logicielle associée aux rapports soutient les décisions de maintenance et de gestion ultérieures.

Découvrir la solution de détection des fuites internes de vannes

Pour un flux de travail complet couvrant le dépistage des fuites externes, la vérification par ultrason de contact, l'estimation de la fuite de référence et le suivi basé sur des rapports, consultez la solution CRYSOUND de détection des fuites internes de vannes.

Produits associés

• Caméra d'imagerie acoustique CRY8125 : imagerie acoustique portative pour la détection des fuites et les inspections sur le terrain.
• Caméra d'imagerie acoustique avancée CRY8124 : imagerie acoustique pour le dépistage industriel des fuites et la localisation des sources sonores anormales.
• Capteur ultrasonore de contact IA3104 : mesure ultrasonore de contact pour la vérification des fuites internes de vannes et les inspections ponctuelles.

Limites d'application importantes

L'ultrason de contact est efficace pour la vérification en service des fuites internes de vannes sous pression, mais les conditions suivantes doivent être prises en compte avant d'interpréter les résultats :

• Le niveau de confiance est plus élevé lorsque la vanne est fermée et qu'une différence de pression amont‑aval stable est disponible.
• Le capteur doit être en contact stable avec une surface métallique. Une isolation épaisse, des revêtements, la corrosion ou un accès limité peuvent affecter la qualité du signal.
• Un pic ponctuel ne doit pas être utilisé comme seul fondement d'une conclusion. Répétez le test et écartez les interférences externes.
• Pour les conditions de fonctionnement à haute ou basse température, ou spéciales, sélectionnez la sonde et les accessoires conformément au manuel du produit.
• Les valeurs de fuite de référence conviennent au dépistage, à la hiérarchisation, aux décisions de maintenance et aux comparaisons dans le temps. Elles ne remplacent pas les méthodes d'essai légales ou hors ligne requises.

Conclusion

Les fuites internes de vannes sont difficiles à détecter, car elles sont cachées, progressives et souvent masquées par le simple fait que la vanne semble fermée. L'ultrason de contact aide les équipes d'inspection à aller au‑delà du jugement subjectif et à mettre en place un flux de travail reproductible avec des points de mesure définis, des enregistrements de données, des valeurs de fuite de référence et des rapports de suivi.

Pour les utilisateurs de l'industrie des procédés, cela signifie une identification plus précoce des risques de défaillance d'isolement, moins de démontages inutiles, des priorités de maintenance plus claires et de meilleurs éléments de preuve pour la communication entre les équipes de sécurité, de maintenance, de production et de gestion.
