Schalltote Kammer erklärt: Typen, Designnormen und wie man ohne eine testet
Was ist eine schalltote Kammer?
Eine schalltote Kammer ist ein Raum, der so ausgelegt ist, dass er Schallreflexionen vollständig absorbiert. Die Wände, die Decke und (bei einer vollständig schalltoten Kammer) auch der Boden sind mit keilförmigen Schaumstoff- oder Glasfaserabsorbern ausgekleidet, die verhindern, dass Schallwellen in den Raum zurückgeworfen werden.
Das Ergebnis ist eine kontrollierte akustische Umgebung, die Freifeldbedingungen simuliert - als ob die Schallquelle frei in der Luft schwebt und sich keine Flächen in der Nähe befinden.
Das ist wichtig, weil die meisten akustischen Messungen - Schalleistung, Richtcharakteristik, Frequenzgang - eine bekannte, reflexionsfreie Umgebung erfordern, um wiederholbare und normgerechte Ergebnisse zu liefern. Ohne diese Umgebung verfälschen Raumreflexionen die Messung, sodass die Ergebnisse eher vom jeweiligen Raum als von dem geprüften Produkt abhängen.
Vollschalltote vs. halb-schalltote (halbanechoische) Kammern
| Merkmal | Vollschalltote Kammer | Halb-schalltote (halbanechoische) Kammer |
|---|---|---|
| Absorbierende Flächen | Alle 6 Flächen (Wände, Decke, Boden) | 5 Flächen (Wände + Decke); Boden ist reflektierend |
| Boden | Drahtgitter oder gelochtes Metallgitter, über den Absorbern aufgehängt | Massiver, tragender Beton- oder Stahlboden |
| Akustischer Zustand | Freifeld (keine Reflexionen aus irgendeiner Richtung) | Freifeld über einer reflektierenden Ebene |
| Tragfähigkeit | Begrenzt - kann keine schweren Geräte direkt tragen | Kann Fahrzeuge, Maschinen und Industrieanlagen tragen |
| Wesentliche Normen | ISO 3745 (präzise Schalleistungsbestimmung) | ISO 3744 (Schalleistungsbestimmung im Rahmen von Engineering-Messungen), ISO 3745 |
| Typische Verwendung | Mikrofonkalibrierung, Lautsprechercharakterisierung, Hörforschung | Automotive-NVH, Produktgeräuschprüfung, Industriemaschinen |
| Kosten | Höher (die Bodenauskleidung erhöht Kosten und Komplexität deutlich) | Niedriger (keine Bodenauskleidung erforderlich) |
In der Praxis werden bei etwa 80 % der industriellen Akustikprüfungen halb-schalltote Kammern eingesetzt, da die meisten Prüfobjekte - Autos, Haushaltsgeräte, Kompressoren, Elektrowerkzeuge - zu schwer für einen aufgehängten Drahtgitterboden sind.
Welche Normen verlangen eine schalltote Kammer?
ISO 3745 - präzise Schalleistungsbestimmung
Der Goldstandard für die Bestimmung der Schalleistung. Verlangt eine vollschalltote oder halb-schalltote Kammer, die so qualifiziert ist, dass sie strenge Grenzwerte für die Abweichung vom Freifeld über den interessierenden Frequenzbereich einhält. Die Kammer muss nachweisen, dass das Abstandsgesetz (Inverse-Quadrat-Gesetz) an den Messpositionen innerhalb von ±1 dB erfüllt ist.
Typische Grenzfrequenz: 80-200 Hz, abhängig von Kammergröße und Keiltiefe. Unterhalb dieser Frequenz verhält sich die Kammer nicht mehr wie ein Freifeld.
ISO 3744 - Schalleistungsbestimmung für Engineering-Anwendungen
Weniger streng als ISO 3745, erfordert aber dennoch eine halb-schalltote Umgebung. Erlaubt Umweltkorrekturen, wenn der Raum nicht perfekt schalltod ist, und ist damit praktisch für Prüfstände in der Fertigung, die Freifeldbedingungen annähern (aber nicht perfekt erreichen).
ISO 26101 - Qualifizierung von Freifeldumgebungen
Definiert, wie überprüft wird, ob ein Raum tatsächlich die Freifeldanforderungen erfüllt. Dies ist die Norm, mit der eine schalltote oder halb-schalltote Kammer "qualifiziert" wird - also bestätigt, dass ihre akustische Leistung den Spezifikationen entspricht.
Weitere Normen
- ECMA-74: Geräuschmessung von IT-Geräten (verwendet ISO 3745 oder ISO 3744 als zugrunde liegende akustische Methode)
- ANSI S12.55 / S12.56: Nordamerikanische Entsprechungen zu ISO 3744/3745
- ISO 11201-11205: Verschiedene Verfahren zur Bestimmung des Schalldruckpegels, von denen einige Freifeldbedingungen erfordern
Wichtige Designaspekte
1. Kammergröße und nutzbares Volumen
Die physikalischen Abmessungen bestimmen die niedrigste nutzbare Frequenz. Eine allgemeine Faustregel: Die Kammer muss so groß sein, dass der Abstand zwischen Schallquelle und jedem Messmikrofon mindestens einer Wellenlänge bei der niedrigsten interessierenden Frequenz entspricht.
Bei einer Grenzfrequenz von 100 Hz beträgt der minimale Abstand zwischen Quelle und Mikrofon etwa 3,4 Meter, was bedeutet, dass die inneren Kammerabmessungen (ohne Keile) für eine halb-schalltote Kammer mindestens 7-8 Meter pro Seite betragen sollten.
2. Keilabsorber
Die Tiefe der absorbierenden Keile bestimmt die Tieffrequenzleistung. Tiefere Keile absorbieren tiefere Frequenzen:
| Keiltiefe | Ungefähre Tieffrequenz-Grenze |
|---|---|
| 200 mm | ~500 Hz |
| 500 mm | ~200 Hz |
| 1000 mm | ~80-100 Hz |
Zu den Keilmaterialien gehören Melaminschaum (leicht, schwer entflammbar) und Glasfaser (bessere Tieffrequenzabsorption, aber schwerer).
3. Hintergrundrauschen
Eine schalltote Kammer muss außerdem gut gegen Außengeräusche isoliert sein. Der Umgebungsgeräuschpegel in der Kammer (ohne aktive Schallquelle) sollte mindestens 6 dB - besser 15 dB - unter dem vom Prüfling an den Messpositionen erzeugten Schalldruckpegel liegen.
Dies erfordert in der Regel eine Kammer mit mehreren Schichten massiver Bauweise (Beton, Stahl) und schwingungsisolierter Lagerung, um die Übertragung von Körperschall zu verhindern.
4. Schwingungsisolation
Für NVH-Prüfungen (insbesondere im Automobilbereich) kann der Kammerboden schwingungsisolierte Fundamente oder Luftfederlagerungen enthalten, um zu verhindern, dass Vibrationen von Fahrzeugsimulatoren oder Prüfständen in die akustische Messumgebung eingekoppelt werden.
Was tun, wenn keine schalltote Kammer verfügbar ist?
Nicht jede Organisation kann 500.000-2.000.000+ USD in eine speziell gebaute schalltote Anlage investieren. Es gibt mehrere praktische Alternativen:
Schallintensitätsmethode (ISO 9614)
Schallintensitätsmessungen sind von Natur aus weniger empfindlich gegenüber Raumreflexionen, da die Intensität eine Vektorgröße ist - sie unterscheidet zwischen austretendem Schall (von der Quelle) und eintreffendem Schall (Reflexionen von Raumflächen). Dies ermöglicht die Bestimmung der Schalleistung in normalen Räumen ohne schalltote Auskleidung.
Trade-off: Erfordert spezialisierte Intensitätssonden und komplexere Messabläufe.
Akustische Testboxen
Für kleine Produkte (Elektronik, Komponenten, Wandler) bietet eine akustische Testbox im Desktop-Format eine kontrollierte, geräuscharme Umgebung, die innerhalb eines definierten Frequenzbereichs schalltote Bedingungen annähert. Diese sind deutlich günstiger als eine vollständige Kammer und können direkt in einer Fertigungslinie eingesetzt werden.
CRYSOUND bietet ein umfassendes Sortiment an akustischen Testkammern, die für unterschiedliche Prüfszenarien ausgelegt sind:
- CRY723 pneumatische akustische Testkammer - Eine kompakte Testbox in Schalenbauweise, ideal für Smartphones und drahtlose Wearables. Kombinieren Sie zwei CRY723-Einheiten mit einem CRY6151B-Analysator für komplette Audio-, ENC- und ANC-Messungen.
- CRY725 pneumatische akustische Testkammer - Ausgelegt für größere drahtlose Geräte wie Laptops und Walkie-Talkies. Kompatibel mit umfassenden Testern und Vektornetzwerkanalysatoren.

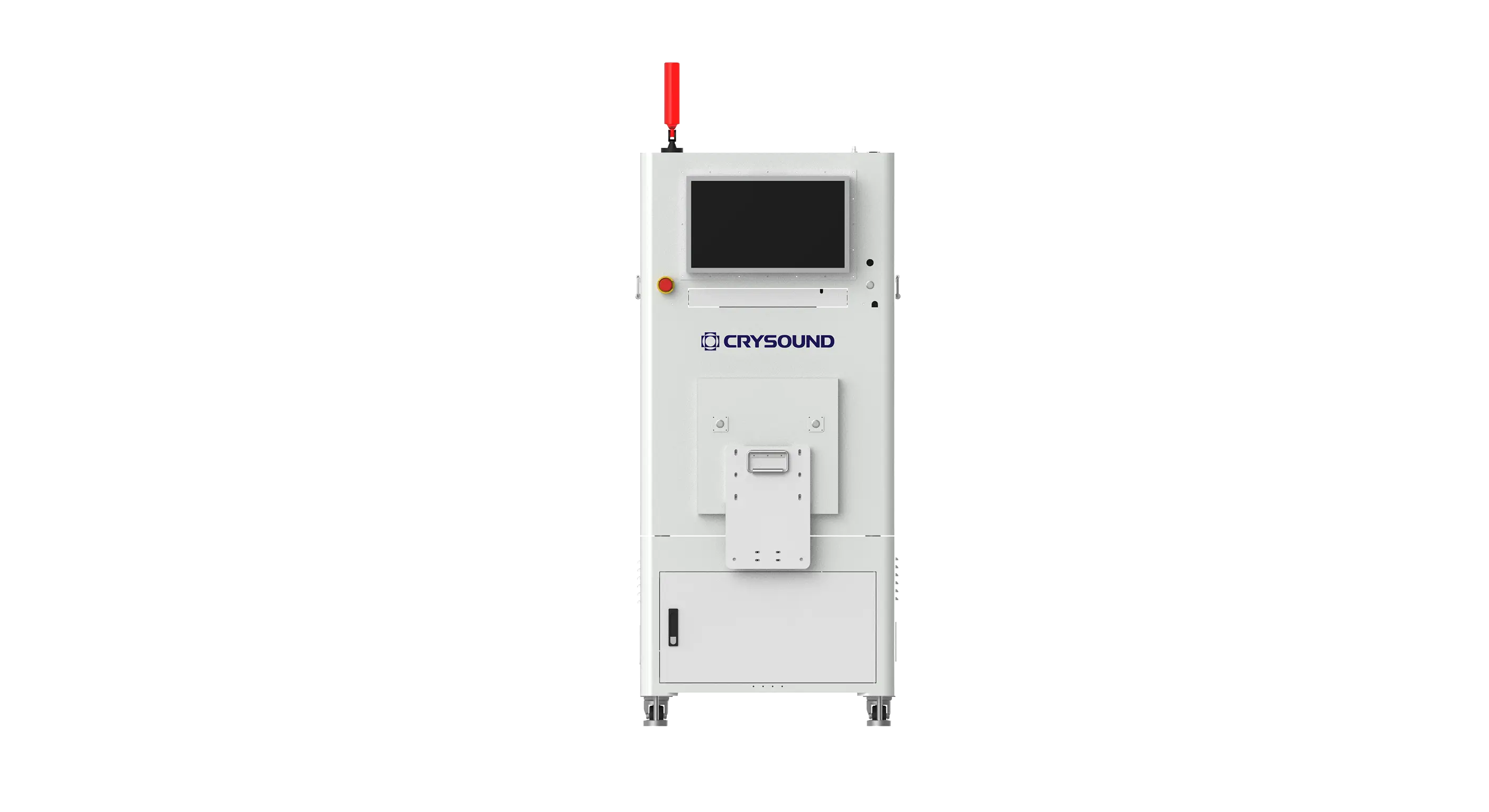

- CRY7865 pneumatische akustische Testkammer - Eine leistungsstarke Kammer im Schubladendesign mit akustischer Isolation und HF-Abschirmung, ideal für Audio- und Geräuschmessungen an drahtlosen Elektronikgeräten in der Fertigungslinie.
- CRY7412 Ultra-Quiet Chamber - Eine ultra-leise Kammer für die Prüfung sehr leiser Geräusche in lauten Umgebungen. Verfügt über ein einzigartiges Doppelmantel-Design für hervorragende Geräuschisolierung.
Alle Modelle unterstützen pneumatischen Betrieb für schnelles, reproduzierbares Einlegen des Prüflings (DUT) in Fertigungslinien - eine praktische Alternative, wenn sich eine vollschalltote Kammer für die Anwendung nicht rechnet.
Portable akustische Arrays
Moderne akustische Kameras zur Bildgebung können Schallquellen direkt vor Ort - in der Fabrik, an der Produktionslinie oder im Feld - identifizieren und lokalisieren, ganz ohne schalltote Auskleidung. Auch wenn sie kein Ersatz für normgerechte Schalleistungsmessungen sind, ermöglichen akustische Bildgebungsverfahren eine schnelle Diagnose von Geräuschquellen, die früher dedizierte Kammerzeit erforderte.
Die CRY8500 Serie SonoCam Pi Akustikkamera ist eine tragbare akustische Bildgebungskamera, die eine Echtzeit-Visualisierung von Schallquellen liefert - ideal für F&E-Ingenieure, die an der Geräuschquellenidentifikation in Automotive-NVH, Industrieanlagen und Consumer-Elektronik arbeiten.
In-situ-Schalleistung (ISO 3744 mit Korrekturen)
ISO 3744 erlaubt Umweltkorrekturfaktoren, um Raumreflexionen zu berücksichtigen. Ist die Korrektur klein (typischerweise weniger als 2 dB), kann die Messung in einem ausreichend ruhigen Industrieumfeld ohne speziell gebaute Kammer durchgeführt werden.
Das Datenerfassungssystem SonoDAQ Pro in Kombination mit der OpenTest-Software unterstützt automatisierte Schalleistungsberechnungen mit integrierten Umweltkorrekturen - und ermöglicht so normgerechte Messungen ohne eine dedizierte schalltote Kammer.
Häufig gestellte Fragen
Wie viel kostet eine schalltote Kammer?
Die Kosten variieren stark in Abhängigkeit von Größe, Leistungsanforderungen und Grenzfrequenz. Ein kleiner halb-schalltoter Raum für Komponententests kann bei etwa 100.000-300.000 USD beginnen, während eine große vollschalltote Kammer in Automobilqualität mehr als 2 Mio. USD kosten kann. Für kleinere Produkte bieten akustische Testboxen eine vergleichbare Isolation zu einem Bruchteil der Kosten.
Was ist der Unterschied zwischen einer schalltoten Kammer und einem schalldichten Raum?
Ein schalldichter Raum blockiert Außengeräusche, tut aber nichts gegen interne Reflexionen. Eine schalltote Kammer blockiert sowohl Außengeräusche als auch absorbiert interne Reflexionen und schafft so eine Freifeldumgebung für präzise Messungen.
Kann ich akustische Prüfungen ohne schalltote Kammer durchführen?
Ja. Je nach Anwendung umfassen Alternativen akustische Testboxen für kleine Produkte, Schallintensitätsmethoden (ISO 9614), portable akustische Bildgebungskameras wie die CRY8500 SonoCam Pi sowie In-situ-Messungen mit Umweltkorrekturen unter Verwendung von Systemen wie SonoDAQ Pro.
Welchen Frequenzbereich deckt eine schalltote Kammer ab?
Der nutzbare Frequenzbereich hängt von der Keiltiefe und den Kammerabmessungen ab. Die meisten Kammern sind ab ihrer Grenzfrequenz (typischerweise 80-200 Hz) bis 20 kHz oder darüber hinaus wirksam. Unterhalb der Grenzfrequenz bietet die Kammer keine ausreichende Absorption mehr.
Wie wird eine schalltote Kammer qualifiziert?
Die Kammerqualifizierung erfolgt gemäß ISO 26101, welche überprüft, dass das Abstandsgesetz (Schalldruckabnahme um 6 dB bei Verdopplung des Abstands) an den Messpositionen innerhalb der vorgegebenen Toleranzen eingehalten wird.
Fazit
Schalltote Kammern bleiben der Goldstandard für präzise akustische Messungen - aber sie sind nicht die einzige Option. Wenn Sie genau verstehen, was Ihre Anwendung tatsächlich erfordert, können Sie die richtige Lösung wählen - sei es ein vollschalltoter Raum, eine kompakte akustische Testkammer oder ein In-situ-Messansatz.
Bei CRYSOUND bieten wir das volle Spektrum - von speziell gebauten schalltoten Kammern über portable akustische Testboxen bis hin zu fortschrittlichen Messsystemen -, damit Sie unabhängig von Ihren Anlagenbeschränkungen präzise Ergebnisse erzielen können.
Kontaktieren Sie uns, um zu besprechen, welche Lösung zu Ihren Prüfanforderungen passt.
