Sistema de Medição de Potência Sonora
O Sistema de Medição de Potência Sonora é uma solução integrada de hardware e software concebida para avaliação do ruído de produtos, certificação regulamentar e verificação do desempenho acústico. É constituído por uma unidade de aquisição de dados acústicos multicanal, microfones/sondas de intensidade sonora, módulos de aquisição sincronizada, software de gestão de parâmetros e de disposição de pontos de medição, software de cálculo e análise de potência sonora e um módulo de geração de relatórios. O sistema normaliza o processo de medição de potência sonora num fluxo de trabalho de ensaios de engenharia repetível e reutilizável.
O sistema suporta orientação para disposição de pontos de medição, aquisição de dados sincronizada multicanal, correções K1/K2, cálculos de nível de pressão sonora (SPL) e nível de potência sonora (SWL), verificação da consistência de dados e geração de relatórios personalizáveis. É adequado para classificação de ruído, ensaios comparativos de I&D e validação pré-certificação de equipamentos industriais, maquinaria de construção, produtos automóveis, eletrodomésticos e eletrónica de consumo, bem como sistemas de produção de energia e armazenamento de energia.
Downloads
Product Highlights
Cenários Típicos de Aplicação
Eletrónica de Consumo & Eletrodomésticos
Realize medições de potência sonora em eletrodomésticos para avaliação da classificação de ruído, verificação da consistência de produção e ensaios de aceitação.
Equipamentos Industriais Gerais
Efetue medições de potência sonora em máquinas rotativas, sistemas de transmissão de potência e equipamentos montados em armários, para benchmarking competitivo de ruído e otimização da redução de ruído.
Automóvel & Transportes
Meça a potência sonora de sistemas de acionamento elétrico, unidades de gestão térmica e componentes de AVAC para comparação de soluções de fornecedores e validação de NVH (Noise, Vibration and Harshness).
Centros de Dados
Realize ensaios de ruído em servidores e bastidores de equipamento para otimizar as estratégias de arrefecimento e controlar os níveis de ruído cumulativo.
Sistemas Mecânicos & Elétricos de Edifícios
Efetue medições de potência sonora em sistemas de AVAC e ventilação para avaliação e controlo do ruído ambiental.
Equipamentos Industriais Gerais
Automóvel & Transportes
Eletrónica de Consumo
Sistemas Mecânicos & Elétricos de Edifícios
Cobertura Abrangente de Normas
O OpenTest suporta atualmente múltiplas normas de medição de potência sonora baseadas no método de pressão sonora, incluindo a ISO 3744, ISO 3745 e ISO 3746. Está em desenvolvimento o suporte para algoritmos do método de intensidade sonora, com o objetivo de fornecer uma plataforma de software única capaz de cobrir todos os cenários de medição de potência sonora dos clientes.
O OpenTest calcula automaticamente os fatores de correção K1 e K2, aplica correções de ruído de fundo e ambientais e garante que os resultados das medições de potência sonora são simultaneamente precisos e conformes com as normas aplicáveis.
Para além de gerar resultados de potência sonora, o OpenTest preserva integralmente formas de onda no domínio do tempo e dados no domínio da frequência, associando e registando informações-chave como detalhes dos pontos de medição, registos de calibração e parâmetros ambientais. Isto permite análise aprofundada de resultados, rastreabilidade e gestão eficiente de dados.
Suporte para Múltiplas Normas de Medição de Potência Sonora
Configuração Rápida e Eficiente do Ambiente de Ensaio
Fornecemos armações hemisféricas padrão para microfones (raio de 1 m e 1,5 m), com um design mecânico compacto e prático para montagem, desmontagem e posicionamento rápidos. Isto ajuda os utilizadores a reduzir significativamente o tempo de configuração dos ensaios e a melhorar a eficiência global dos testes.
Para superfícies de medição em forma de paralelepípedo, o OpenTest pode calcular automaticamente as coordenadas de cada microfone com base em parâmetros como as dimensões da caixa de referência e a distância de medição. Os utilizadores podem concluir rapidamente o posicionamento dos microfones sem realizar cálculos manuais complexos, agilizando todo o processo de preparação do ensaio.
Armações Hemisféricas Padrão para Microfones Disponíveis
Cálculo Automático das Coordenadas dos Microfones

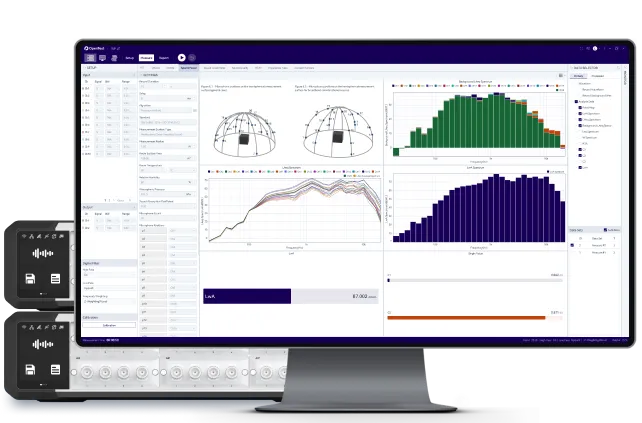

Visualização de Resultados Diversificada e Intuitiva
O OpenTest disponibiliza vários formatos de visualização, incluindo formas de onda em tempo real, diagramas de disposição dos pontos de medição, curvas de nível de pressão sonora (SPL) e de nível de potência sonora (PWL), espectros em bandas de 1/3 de oitava e dados em tabela, permitindo aos utilizadores rever e validar rapidamente os resultados das medições.
Todos os gráficos suportam zoom, ampliação local e visualização por intervalos, permitindo que os engenheiros realizem facilmente análises detalhadas de bandas de frequência críticas ou de períodos de tempo anómalos.
Para agilizar a elaboração de relatórios e a colaboração, o OpenTest suporta a exportação com um clique de todos os gráficos e tabelas como imagens de alta resolução ou ficheiros de dados, facilitando a incorporação dos resultados em relatórios de ensaio, revisões técnicas e apresentações de projeto.
Visualização de Formas de Onda em Tempo Real
Vários Formatos de Visualização de Dados
Relatórios Personalizáveis e Exportação com Um Clique
O OpenTest inclui modelos de relatório incorporados conformes com as normas ISO, que compilam automaticamente informações de ensaio, configurações de pontos de medição, parâmetros de aquisição, resultados de cálculo e gráficos principais em relatórios profissionais. Isto reduz significativamente o tempo e o esforço necessários para a documentação.
O módulo de relatórios suporta estruturas e conteúdos de relatório personalizáveis, permitindo que os utilizadores adicionem elementos de identidade corporativa, como logótipos da empresa, informações do técnico, comentários e secções personalizadas. Os utilizadores também podem apresentar seletivamente dados específicos e resultados de análise de acordo com os requisitos de cada projeto.
Com a exportação de relatórios com um clique, o OpenTest gera automaticamente relatórios de ensaio completos sem necessidade de processamento adicional de dados ou edição manual, melhorando a eficiência e garantindo a consistência entre projetos.
Modelos de Relatório Incorporados e Conformes com a ISO
Estrutura e Conteúdo de Relatório Personalizáveis
Aquisição Sincronizada de Alto Desempenho para Dados de Ensaio Fiáveis e Consistentes
O SonoDAQ Pro suporta aquisição de dados síncrona em múltiplos canais, sendo que uma única unidade consegue cobrir até 24 pontos de medição. Para configurações de ensaio de maior dimensão, várias unidades podem ser expandidas através de configurações em cadeia (daisy-chain). Suportado pela tecnologia de sincronização PTP (Precision Time Protocol), o sistema mantém um erro de fase entre canais ≤ 100 ns, garantindo medições altamente precisas e consistentes em todos os canais.
Para aplicações que envolvem um grande número de microfones, os utilizadores não precisam de calibrar individualmente cada microfone utilizando um calibrador acústico. Em vez disso, o SonoDAQ Pro pode configurar automaticamente as sensibilidades dos microfones com base nas informações TEDS (Transducer Electronic Data Sheet), simplificando significativamente a configuração do sistema e reduzindo o tempo de preparação.
Concebido para ambientes industriais exigentes, o SonoDAQ Pro oferece isolamento de canal de 1000 V e forte imunidade a interferências eletromagnéticas, garantindo um funcionamento estável e fiável mesmo em ambientes elétricos complexos.
Sincronização PTP
Forte Capacidade de Anti-interferência
Plataforma de Aquisição de Dados de Próxima Geração - SonoDAQ Pro
O SonoDAQ Pro é uma plataforma de aquisição de dados de próxima geração com uma arquitetura modular. Um único chassis suporta até seis módulos funcionais e pode acomodar até dois módulos de bateria, garantindo um funcionamento fiável durante ensaios de campo e no exterior. A plataforma também suporta expansão flexível de canais e funcionalidades, permitindo que um único sistema responda a uma ampla gama de requisitos de ensaio.
Concebido para medições de alta precisão, o SonoDAQ Pro oferece um desempenho de hardware excecional com resolução de 32 bits, gama dinâmica de 160 dB, taxa de amostragem de 204,8 kS/s e um piso de ruído ultrabaixo de -117 dBV, proporcionando uma precisão de medição excecional em aplicações exigentes de acústica e vibração.
A plataforma suporta excitação de sensores IEPE e tecnologia TEDS, eliminando a necessidade de fontes de alimentação externas para microfones e permitindo a rápida instalação de microfones e sensores para uma configuração de ensaio eficiente.
Configuração Modular
Desempenho de Hardware Excecional
