Guia das interfaces comuns de microfones de medição

Visto de fora, um microfone de medição parece enganosamente simples. Mas, na engenharia do mundo real, as suas opções de interface são surpreendentemente diversas: Lemo, BNC, Microdot, 10-32 UNF, M5, SMB... Muitos recém-chegados à acústica fazem perguntas como:

• Porque é que as interfaces de microfone não podem ser normalizadas?
• Porque é que os cabos muitas vezes não são intercambiáveis entre microfones?
• Que esquemas de alimentação e sinal estão escondidos por detrás de diferentes conectores?

Este artigo fornece uma visão geral estruturada das interfaces comuns de microfones de medição, analisando conectores físicos, métodos de alimentação, características dos cabos e seleção típica orientada pela aplicação.

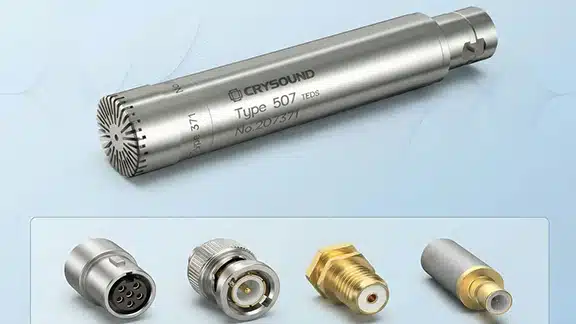

Principais interfaces físicas para microfones de medição

Segue-se um resumo conector a conector, incluindo a abordagem típica de alimentação para cada um.

Lemo (5 pinos, 7 pinos): a solução clássica para microfones com polarização externa

Lemo é um conector circular multipolar de precisão e é a escolha mais comum para microfones de medição com polarização externa. A série Lemo B é amplamente utilizada (por exemplo, 0B, 1B, 2B), e a maioria dos microfones de medição padrão adopta a interface Lemo 1B.

Características principais

Um conector multipolar pode transportar vários sinais em simultâneo, como por exemplo:

• Saída do microfone (sinal analógico)
• Alta tensão de polarização externa (tipicamente 200 V)
• Alimentação do pré-amplificador
• Sinais de calibração/identificação

Vantagens adicionais:

• Bloqueio mecânico altamente fiável
• Muito adequado para ambientes de laboratório, metrologia e medições em câmaras semi-anecóicas, onde estabilidade e rastreabilidade são importantes

Notas sobre polarização externa

• A tensão de polarização comum é 200 V; alguns sistemas permitem comutação entre 0 V / 200 V
• A estabilidade da tensão de polarização afeta a sensibilidade do microfone; na prática de engenharia, a variação de sensibilidade é frequentemente tratada como aproximadamente proporcional à variação de tensão
• O pré-amplificador é normalmente alimentado em separado (até 120 V), mas através do mesmo conector multipolar
• A tensão máxima de saída pode atingir 50 Vp
• Inclui pinos para métodos de injeção de carga
• Caminhos separados de saída e massa ajudam a obter menor ruído

Em laboratórios de metrologia, ensaios de tipo, calibração acústica e trabalhos de alta precisão em câmaras semi-anecóicas, a combinação de "microfone com polarização externa + conector multipolar Lemo" é essencialmente uma configuração padrão.

Quando não usar Lemo:

• Ambientes agressivos com forte contaminação, exposição a óleo e névoa salina
• Os elevados custos de cabos e conectores exigem compromissos cuidadosos em aplicações de engenharia de campo

BNC: o conector externo mais comum para microfones IEPE

Designações como IEPE / ICP / CCP referem-se à mesma rota tecnológica geral: alimentação por corrente constante, em que a alimentação e o sinal são transmitidos na mesma linha (Constant Current Powering). Neste sistema, o conector físico mais comum é o coaxial BNC.

Características de interface e alimentação

• Estrutura coaxial, ideal para transmissão de tensão analógica
• Fecho de baioneta (ligar/desligar rápido e fiável)
• Suporta cabos mais longos com boa imunidade ao ruído
• Baixo custo e altamente universal

Parâmetros típicos de alimentação IEPE

• Corrente constante: 2-20 mA (configurações comuns incluem 2 mA, 4 mA, 8 mA, etc.)
• Tensão de conformidade (capacidade de alimentação): tipicamente 18-24 V
• Tensão máxima de saída: geralmente cerca de 8 Vp

Se a corrente constante for demasiado baixa ou a tensão de conformidade for insuficiente, a amplitude máxima do sinal de saída fica limitada - afetando diretamente o SPL máximo mensurável e a gama linear de medição.

Em ensaios do dia a dia, como medições de ruído de engenharia, NVH e trabalhos de ruído ambiental, "microfone IEPE + BNC" tornou-se o padrão de facto.

Quando não usar BNC:

• Aplicações que exigem transmissão a longa distância de sinais de alta frequência, onde a atenuação de sinal se torna significativa
• Aplicações que envolvam ligações e desligamentos frequentes, para evitar maior risco de mau contacto elétrico

Microdot (10-32 UNF / M5): conectividade leve para microfones pequenos

Microdot é um conector coaxial roscado em miniatura amplamente utilizado para pequenos sensores (microfones de medição compactos, acelerómetros, etc.). Utiliza normalmente uma rosca 10-32 UNF.

O que "10-32 UNF" realmente significa

Trata-se simplesmente de uma norma imperial de rosca fina:

• Diâmetro nominal: 0,19 polegada ≈ 4,826 mm
• Passo: 1/32 polegada ≈ 0,7938 mm

Como 10-32 UNF é a rosca típica usada em conectores Microdot, o termo "10-32 UNF" é muitas vezes usado informalmente para se referir à própria interface Microdot.

E quanto ao M5?

M5 é uma norma de rosca métrica:

• Diâmetro nominal: 5 mm
• Passo: 0,8 mm

As suas dimensões são próximas das de 10-32 UNF e, quando as tolerâncias não são extremamente rigorosas, pode servir como substituto - algo comum em acelerómetros ou microfones de vibração.

Características da interface

• Muito compacto; ideal para configurações de baixo peso
• O bloqueio por rosca proporciona elevada estabilidade mecânica
• Comumente combinado com alimentação IEPE
• Melhor para troços curtos e transmissão de sinais de alta velocidade

Quando os microfones têm de ser colocados em espaços reduzidos, ou quando a massa/tamanho do sensor é crítica, o Microdot é uma escolha comum para instalações compactas e de alta densidade.

---

Quando não usar Microdot:

• Aplicações que exigem ligação/desligação rápida ou substituição frequente de sensores
• Utilização em sistemas com poucas restrições de espaço de instalação e que requeiram conectores de grande dimensão ou transmissão de alta potência, para evitar um aumento da complexidade e do custo de ligação

SMB (SubMiniature B): para ligações internas ou multicanais de alta densidade

SMB é um pequeno conector coaxial de "encaixe por pressão".

Interface Characteristics

• Dimensões compactas que suportam elevada densidade de canais
• A estrutura de encaixe permite uma ligação rápida
• Melhor desempenho em alta frequência do que o BNC
• Mais adequado para cablagem interna semipermanente

O SMB é muitas vezes melhor entendido como um conector de engenharia utilizado dentro do equipamento, em vez de um padrão de ligação em campo.

When not to use Microdot:

• Aplicações que envolvam ligações e desligamentos frequentes ou esforços mecânicos repetidos
• Utilização como interface de ligação frontal para dispositivos externos, para evitar danos estruturais e redução da fiabilidade

---

Função de interface estendida: TEDS e identificação inteligente

Em sistemas multicanais e integrados, o TEDS (Transducer Electronic Data Sheet) é cada vez mais comum.

Ao integrar um pequeno chip de memória no sensor ou no cabo, o TEDS pode armazenar:

• Modelo e número de série
• Sensibilidade
• Data de calibração e outros parâmetros

O hardware de front-end ou o software de aquisição compatível pode ler automaticamente o TEDS para:

• Identificar o tipo de sensor em cada canal
• Carregar automaticamente a sensibilidade e os coeficientes de calibração
• Reduzir erros de introdução manual
• Poupar tempo e esforço de calibração

Ao nível do conector, o TEDS é normalmente implementado utilizando determinados pinos em conectores multipolares Lemo, ou através de métodos de sobreposição em soluções específicas baseadas em BNC. Ao planear um sistema de interface, é sensato considerar desde cedo se é necessário suporte de TEDS.

---

Porque existem tantas interfaces?

A diversidade de conectores explica-se melhor a partir de três perspetivas:

Diferentes esquemas de polarização e alimentação

• Microfones com polarização externa (≈ 200 V de polarização) → mais adequados a conectores multipolares como o Lemo
• Sistemas pré-polarizados + IEPE → mais adequados a conectores coaxiais como BNC / Microdot / SMB

Cenários e prioridades diferentes

• Laboratório / metrologia: elevada estabilidade, múltiplos sinais num único cabo, bloqueio seguro → Lemo
• Engenharia de campo / medição ambiental: cablagem conveniente, elevada universalidade → BNC + IEPE
• Miniaturização / matrizes de alta densidade: prioridade ao tamanho e à densidade de canais → Microdot / SMB

Longos ciclos de vida dos produtos e compatibilidade retroativa

• Os sistemas de medição têm frequentemente ciclos de vida de 10-20 anos ou mais
• Para evitar obrigar os utilizadores a substituir grandes quantidades de cabos e sistemas de front-end, os fabricantes tipicamente mantêm os ecossistemas de interfaces existentes
• Sob a restrição de ciclos de vida longos, uma "unificação total" é muitas vezes impraticável e oferece um retorno de engenharia limitado

---

Mapeamento típico de aplicações (referência rápida)

• Engineering noise, NVH, vibration/noise tests: BNC / Microdot
  Easy wiring, many channels, low maintenance cost
• Precision lab measurement, type testing, metrology calibration: Lemo 7-pin / 5-pin
  Supports polarization HV and multiple signals; suitable for traceable high-precision measurement
• Acoustic arrays, multi-channel acquisition card systems: Microdot / SMB
  High channel density, compact wiring, easier system integration
• Long-term environmental noise monitoring systems: BNC / customized protected connectors
  Focus on weather resistance, waterproofing, salt fog resistance, and stable long-distance transmission

---

Conclusão

A variedade de interfaces de microfones de medição resulta principalmente de compromissos entre rotas tecnológicas, requisitos de aplicação e compatibilidade histórica - não simplesmente de uma "falta de normas".

Tomando os ensaios de NVH como exemplo: se um sistema existente utilizar conectores BNC para ligar acelerómetros, em medições com matrizes multicanal podem surgir atenuação de sinais de alta frequência e problemas de contacto intermitente. Para melhorar a fiabilidade da ligação e a qualidade do sinal, devem ser selecionados conectores LEMO com mecanismos de bloqueio e resistência superior à vibração. Após a substituição, a estabilidade da transmissão de sinal melhora significativamente, a interferência de ruído é reduzida e a consistência dos dados de ensaio é reforçada.
