Ensaios de fuga a vácuo visualizados para comboios

A estanqueidade a pressão negativa é crucial para as caixas dos comboios de alta velocidade e, mesmo fugas menores, podem levar a retrabalho ou riscos de atraso na entrega. Este artigo apresenta um caso de Changchun em que a Câmara de Imagem Acústica CRY8124 da CRYSOUND foi utilizada para localizar fugas de forma rápida, intuitiva e verificável na caixa de um comboio em fibra de carbono, demonstrando a aplicação da CRY8124 na deteção de fugas a vácuo em caixas de comboios de alta velocidade em fibra de carbono.

Resumo do caso

• Ano: 2025
• Local: Changchun
• Peça: Caixa de comboio em fibra de carbono
• Condição de ensaio: Configuração de vácuo/pressão negativa; ensaio de manutenção de pressão de 15 minutos
• Tamanho da amostra: 4 unidades
• Abrangência: Varredura de 6 áreas-chave (juntas/emendas entre secções da caixa, interfaces estruturais, furos de processo, cantos/áreas de transição curva, bordos de filme de cobertura, zonas em torno de componentes embutidos, etc.)
• Participantes: Engenheiros Técnicos da CRYSOUND
• Entregáveis: Imagens/vídeos de mapa térmico acústico + relatório

Enquadramento do projeto: As fugas a vácuo são "difíceis de localizar, morosas e fáceis de passar despercebidas"

As caixas em fibra de carbono apresentam estruturas complexas com numerosas juntas e interfaces. Quando existe uma fuga durante os ensaios em pressão negativa, os métodos tradicionais de deteção enfrentam frequentemente três desafios comuns:

• Localização dependente da experiência: requer repetidos passos de "ouvir-sentir-tentar" e depende fortemente da competência e experiência do operador.
• Elevada interferência: o ruído de fundo de ventiladores da oficina, ferramentas, fricção e impactos pode mascarar sinais de fuga fracos.
• Eficiência inconsistente: o tempo de diagnóstico varia significativamente entre operadores para o mesmo problema, tornando a verificação difícil.

Abordagem em campo: localizar fugas com "som visível"

Neste projeto, a Câmara de Imagem Acústica CRY8124 foi utilizada para realizar inspeções baseadas em varrimento nas áreas-chave da caixa. O principal valor da imagem acústica está em tornar visível no ecrã a fonte sonora gerada por uma fuga - transformando a localização de fugas de "adivinhar" em "ver".

Procedimento de inspeção em campo:

• Manter a condição de pressão negativa: o diagnóstico foi efetuado sob o estado de ensaio de pressão negativa especificado pelo cliente (pressão manométrica de vácuo de aproximadamente -100 kPa).
• Intervalo de frequência selecionado: com base em verificações em campo, foi selecionado o intervalo de 20-40 kHz (afastado das frequências dominantes do ruído de fundo, proporcionando melhor contraste para as fontes de fuga).
• Limite de imagem selecionado: com base em verificações em campo, foi selecionado um limite de imagem de -40 dB
• Varrer e localizar: mover o dispositivo ao longo de áreas de alto risco, como juntas, interfaces, cantos e bordos de filmes de cobertura.
• Verificação pontual: retestar os pontos de fontes sonoras suspeitas a curta distância e marcá‑los; ajustar os ângulos conforme necessário para confirmação (fluxos de ar fortes, vibração de filmes ou reflexões intensas podem criar falsas indicações de fuga, pelo que são necessárias reavaliações em múltiplos ângulos).
• Registo de evidências: guardar imagens/vídeos com sobreposições de mapas térmicos acústicos para suportar o fecho em campo e a documentação da qualidade. Os relatórios podem ser gerados posteriormente utilizando o software de análise de segunda geração da CRYSOUND.

Resultados da inspeção: múltiplas fugas identificadas rapidamente

Sob as condições de ensaio em pressão negativa especificadas pelo cliente num local de fabrico de comboios em Changchun, foram realizadas inspeções por varrimento acústico numa caixa de comboio em fibra de carbono.

• Vários pontos de fuga a vácuo identificados: foram marcados três pontos de fuga suspeitos. Foram efetuadas reavaliações utilizando um método de comparação com selagem (bloqueio) temporária. Depois de os pontos de fuga terem sido selados, não houve queda de pressão mensurável, confirmando três pontos de fuga. Todos os pontos confirmados foram marcados em campo e as imagens/vídeos com as sobreposições de mapa térmico de fugas foram guardados para documentação e verificação da qualidade.
• Eficiência: em média, o tempo total de inspeção por componente - desde "iniciar a varredura" até "concluir a inspeção, marcação e registo de evidências / concluir a verificação" - foi inferior a 10 minutos.
• Validação em ciclo fechado: após as ações corretivas, foi realizada uma reinspeção nas mesmas condições. O mapa térmico das fugas desapareceu e a peça passou a especificação de manutenção de pressão do cliente.

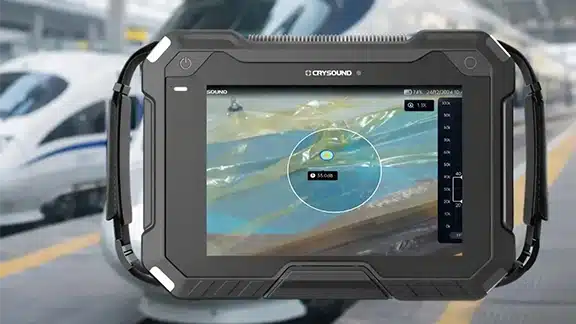

Pelas imagens de inspeção em campo, diferentes pontos de fuga surgiram consistentemente como sobreposições estáveis de mapas térmicos acústicos na interface do dispositivo.

Porque é que a imagem acústica é particularmente adequada para este processo?

Do ponto de vista dos ensaios de estanqueidade em estruturas compósitas, a deteção de fugas a vácuo não carece de métodos capazes de "encontrar um problema". O verdadeiro desafio é obter resultados rápidos, precisos, visuais e verificáveis. Nas aplicações em caixas compósitas, as vantagens da imagem acústica incluem principalmente:

• Localização visual: os pontos de fuga são sobrepostos diretamente na superfície da estrutura sob a forma de mapas térmicos acústicos, tornando a localização da fuga visível e reduzindo os custos de comunicação e passagem de trabalho entre equipas.
• Maior resistência à interferência ambiental: ao selecionar um intervalo de frequência adequado e definir o limite de imagem, melhora‑se o contraste entre as fontes de fuga e o ruído de fundo, minimizando o impacto da interferência ambiente nos resultados.
• Eficiência mais controlável: como ferramenta portátil, o tempo de ciclo é mais consistente, o que a torna adequada para inspeções em série e gestão de linhas de produção.
• Evidências rastreáveis: imagens e vídeos podem ser conservados para revisão, rastreabilidade da qualidade e ações de formação.

Dicas práticas: como ser "mais rápido e mais preciso" em campo

Com base na nossa experiência em campo em Changchun, aqui ficam três recomendações acionáveis:

• Dar prioridade às geometrias de alto risco: juntas, bordos de furos, cantos, bordos de filmes de cobertura e áreas de transição de interfaces.
• Primeiro obter a imagem, depois verificar de perto: utilizar o dispositivo para identificar primeiro os pontos de fuga suspeitos e, em seguida, confirmá‑los a curta distância e a partir de vários ângulos.
• Normalizar o modelo de documentação: guardar imagens/vídeos para cada ponto, de modo a suportar ações corretivas, elaboração de relatórios de ensaio e verificações de seguimento.

Conclusão: transformar o diagnóstico de "trabalho baseado na experiência" em processo normalizado

Na deteção de fugas a vácuo em caixas de comboios em fibra de carbono, a Câmara de Imagem Acústica CRY8124 transforma a abordagem de "ouvir fugas" em localização visualizada, proporcionando um resultado em ciclo fechado com maior eficiência, localização mais clara e preservação de evidências - reduzindo significativamente a dependência da experiência individual.
