Como escolher a câmara acústica de teste certa para a sua aplicação

Porque é que a escolha da câmara acústica de teste certa é importante

Nos ensaios eletroacústicos e na produção de dispositivos sem fios, a câmara de teste não é apenas uma caixa - afeta diretamente a precisão das medições, o throughput e os custos de produção. A câmara errada pode introduzir ruído de fundo nas suas medições, não conseguir blindar interferências de RF ou simplesmente não acomodar o seu DUT (Device Under Test).

Este guia apresenta os principais fatores para selecionar uma câmara acústica de teste, com uma comparação da gama de produtos da CRYSOUND para o ajudar a corresponder o modelo certo à sua aplicação.

Critérios-chave de seleção

1. O que está a testar?

A dimensão e o tipo do seu DUT são o primeiro fator decisivo:

2. Desempenho de isolamento acústico

Quanto ruído precisa de bloquear? Se a sua linha de produção for ruidosa (70-80 dB de ruído ambiente), precisa de uma câmara com elevada atenuação sonora para obter um ambiente de medição limpo. Para ambientes laboratoriais que já são relativamente silenciosos, pode bastar uma câmara mais leve.

Especificação-chave a verificar: Atenuação sonora (dB) em toda a gama de frequências relevante para o seu produto. Preste especial atenção à atenuação em baixas frequências - é aqui que a maioria das câmaras tem dificuldades e onde o modelo CRY725D se destaca especificamente.

3. Blindagem RF

Se estiver a testar dispositivos sem fios (Bluetooth, WiFi, GSM, WCDMA, RFID, GPS), a blindagem RF é essencial para evitar interferências entre linhas de produção adjacentes. Sem essa blindagem, as estações de teste vizinhas podem causar falsos falhos.

Especificação-chave a verificar: Efetividade da blindagem (dB) nas frequências em que o seu dispositivo opera.

4. Mecanismo da porta: pneumática vs manual

5. Integração na linha de produção

Para fabrico de alto volume, considere:

• Design tipo gaveta - desliza para bastidores de teste automatizados (por exemplo, CRY7865, CRY725D)
• Design tipo concha - combina-se com analisadores para operação multiestação (por exemplo, CRY723)
• Controlo por porta série - permite abertura/fecho acionados por software para sequências de teste totalmente automatizadas

Gama de câmaras acústicas de teste CRYSOUND

Segue-se uma comparação da nossa gama completa de produtos, organizada por cenário de aplicação:

Para smartphones & wearables sem fios

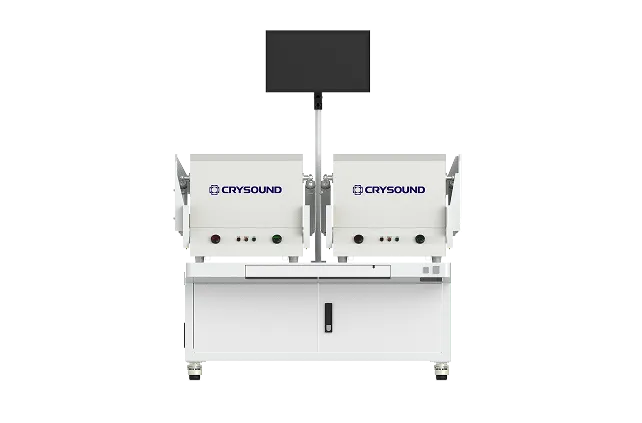

Câmara de Ensaio Acústico Pneumática CRY723

• Design: Tipo concha, formato compacto
• Ideal para: Smartphones, auriculares TWS, smartwatches, wearables sem fios
• Vantagem principal: Elevado desempenho com excelente relação custo-benefício. Combine duas unidades CRY723 com um analisador CRY6151B para medições completas de áudio, ENC e ANC - um operador gere duas estações de teste em simultâneo
• Porta: Pneumática

Câmara de Ensaio Acústico Pneumática CRY723D

• Design: Versão melhorada da CRY723
• Ideal para: Produtos eletrónicos e de comunicação sem fios que exigem ensaios RF abrangentes
• Vantagem principal: Suporte completo de conectividade sem fios - Bluetooth, WiFi, GSM, WCDMA, RFID, GPS
• Porta: Pneumática

Para dispositivos sem fios de grande dimensão

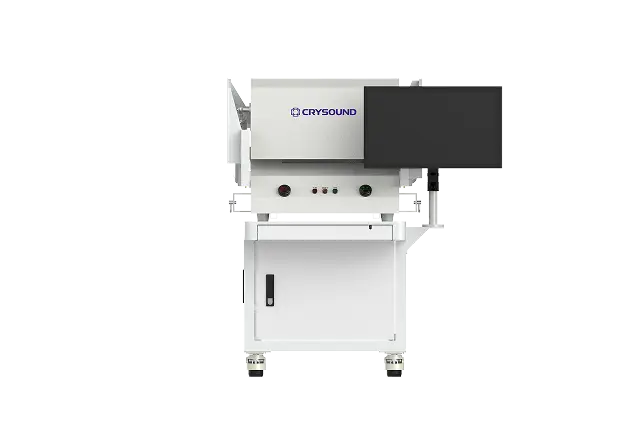

Câmara de Ensaio Acústico Pneumática CRY725

• Design: Câmara de grande formato
• Ideal para: Portáteis, rádios comunicadores, servidores sem fios e outros dispositivos sem fios de grande dimensão
• Vantagem principal: Volume interno espaçoso para DUTs de grandes dimensões, compatível com testadores abrangentes e analisadores de redes vetoriais
• Porta: Pneumática

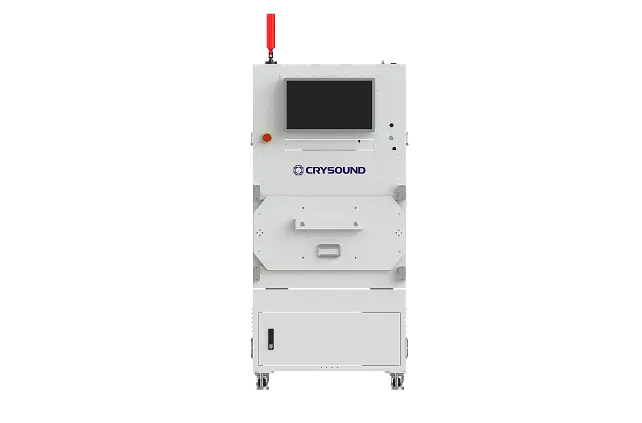

Câmara de Ensaio Acústico Pneumática CRY725D

• Design: Tipo gaveta, desempenho melhorado em baixas frequências
• Ideal para: Medição de ruído de fundo, aplicações que exigem isolamento superior de baixas frequências
• Vantagem principal: Isolamento acústico superior em baixas frequências em comparação com a CRY725. Combinada com o CRY6151B e o algoritmo CRY, proporciona minimização melhorada do piso de ruído para ensaios de precisão
• Porta: Pneumática (tipo gaveta)

Para integração em linha de produção

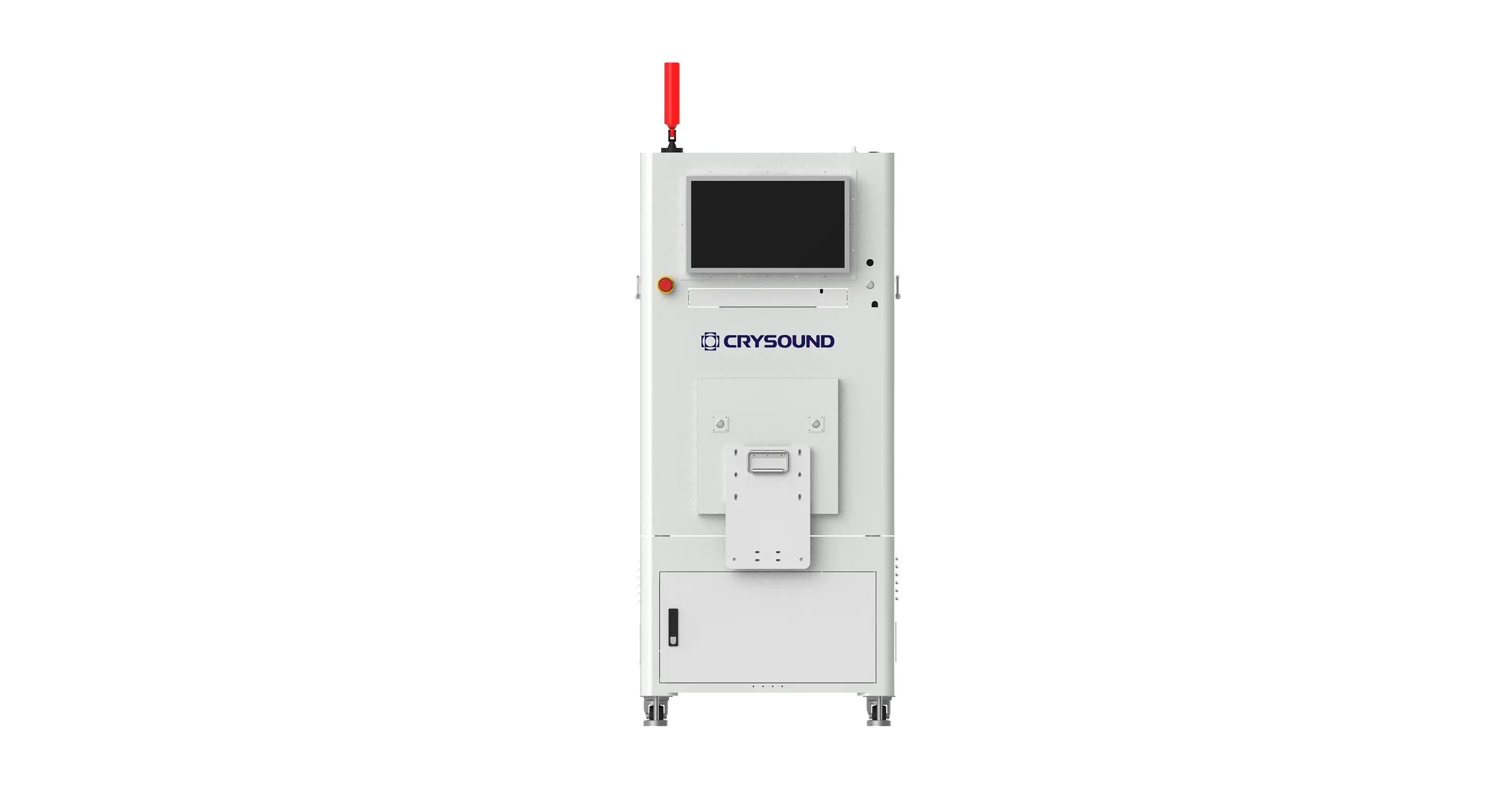

Câmara de Ensaio Acústico Pneumática CRY7865

• Design: Tipo gaveta, concebida para integração em bastidores
• Ideal para: Linhas de produção automatizadas que testam auscultadores Bluetooth, colunas, portáteis
• Vantagem principal: Isolamento acústico de alto desempenho e blindagem RF numa única unidade. O design tipo gaveta facilita a integração sem falhas em sistemas de teste automatizados
• Porta: Pneumática (gaveta)

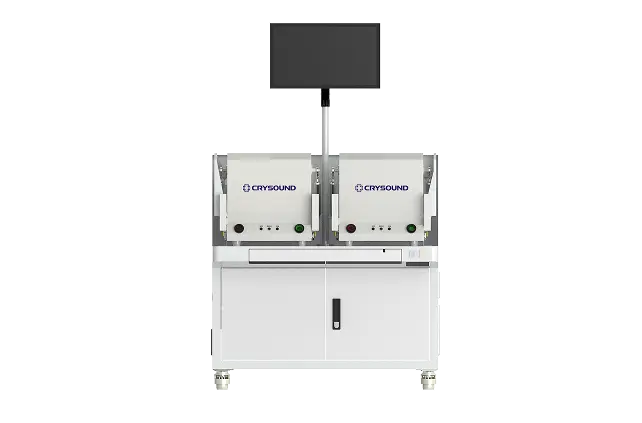

Câmara de Ensaio Acústico Pneumática CRY710

• Design: Construção em chapa de aço soldada, blindagem RF robusta
• Ideal para: Ensaios de dispositivos Bluetooth e WiFi em que a blindagem RF forte é a principal prioridade
• Vantagem principal: Evita interferências entre linhas de produção adjacentes. Combine duas unidades CRY710 com um CRY6151B para ensaios de áudio quadruplos de auscultadores TWS
• Porta: Pneumática (controlada por porta série)

Para I&D e utilização em laboratório

Câmara Acústica de Testes CRY7413, Porta Manual

• Design: Compacta, porta manual, gabarito de teste ajustável
• Ideal para: Laboratórios de I&D, desenvolvimento de produto, ensaios de baixo volume
• Vantagem principal: Design fácil de usar, com gabarito de teste marcado e ajustável que acomoda vários tamanhos de DUT. Troca rápida de DUT com esforço mínimo para o operador
• Porta: Manual

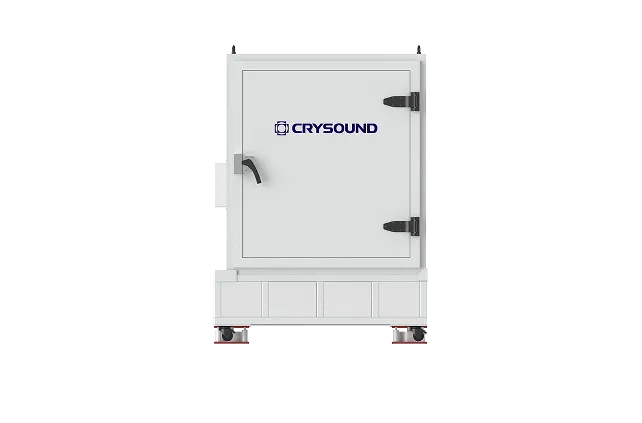

Câmara Ultra-Silenciosa CRY7412

• Design: Dupla caixa (box-in-box), abertura lateral em duas fases
• Ideal para: Ensaiar sons muito silenciosos - microfones MEMS, aparelhos auditivos, sensores de alta sensibilidade
• Vantagem principal: Design exclusivo box-in-box que oferece o piso de ruído mais baixo de toda a gama de produtos. Essencial quando o seu DUT produz níveis de som muito baixos que seriam mascarados pelo ruído ambiente numa câmara standard
• Porta: Manual (abertura lateral em duas fases)

Guia rápido de seleção

Perguntas frequentes

Preciso de blindagem RF na minha câmara acústica de teste?

Se estiver a testar qualquer dispositivo sem fios (Bluetooth, WiFi, celular), a resposta é sim. Sem blindagem RF, os sinais sem fios de estações de teste vizinhas ou de equipamentos de produção podem causar falsos falhos de teste. Todas as câmaras pneumáticas CRYSOUND incluem blindagem RF de série.

Posso usar uma única câmara para I&D e produção?

Sim, mas a escolha ideal é diferente para cada caso. Para I&D, a flexibilidade e o piso de ruído baixo são o mais importante (CRY7413 ou CRY7412). Para produção, a velocidade e a automação são o mais importante (CRY723, CRY7865). Se precisar de ambas, considere a CRY723 - equilibra desempenho, capacidade de automação e custo.

Qual é a vantagem das câmaras tipo gaveta em comparação com as de tipo concha?

As câmaras de tipo gaveta (CRY7865, CRY725D) deslizam para bastidores de equipamento standard e integram-se facilmente em linhas de teste automatizadas. As de tipo concha (CRY723) abrem-se como uma concha para carregamento rápido do DUT e são mais versáteis para formatos de DUT variados. Escolha o tipo gaveta para configurações de produção fixas; o tipo concha para linhas flexíveis ou multiproduto.

Como posso reduzir os custos de mão de obra em testes acústicos?

Combine duas câmaras de teste com um único analisador eletroacústico CRY6151B. Enquanto um DUT está a ser testado, o operador carrega o DUT seguinte na segunda câmara. Esta configuração de dupla estação - suportada pelos modelos CRY723, CRY710 e outros - duplica efetivamente o throughput sem aumentar o número de funcionários.

Precisa de ajuda para escolher?

Cada ambiente de produção é diferente. Se não tiver a certeza de qual o modelo que melhor se adapta aos seus requisitos, a nossa equipa de engenharia pode ajudá-lo a avaliar as suas necessidades de teste e a recomendar a configuração certa.

Contacte a CRYSOUND para uma recomendação personalizada com base no seu DUT, volume de produção e requisitos de teste.
