철도 차량을 위한 시각화 진공 누설 검사

고속 열차 객차 차체의 음압 기밀성은 매우 중요하며, 작은 누설이라도 재작업이나 납기 지연 위험으로 이어질 수 있습니다. 이 글에서는 창춘의 한 사례를 통해, CRYSOUND의 CRY8124 음향 이미징 카메라가 탄소섬유 열차 객차 차체 셸에서 진공 누설 지점을 빠르고 직관적이며 검증 가능하게 정확히 찾아내는 데 어떻게 활용되었는지를 소개하며, 탄소섬유 고속 열차 차체의 진공 누설 검사 적용 사례를 보여줍니다.

사례 한눈에 보기

• 연도: 2025
• 위치: 창춘
• 워크피스: 탄소섬유 고속열차 차체 셸
• 시험 조건: 진공/음압 설정, 15분간 압력 유지 시험
• 샘플 수량: 4대
• 검사 범위: 6개 주요 영역 스캔(차체 절단부 이음부/용접부, 구조 인터페이스, 공정 홀, 모서리/곡면 전이부, 커버 필름 가장자리, 매립 부품 주변 등)
• 참여 인원: CRYSOUND 기술 엔지니어
• 산출물: 음향 이미징 히트맵 이미지/영상 + 보고서

프로젝트 배경: 진공 누설은 "찾기 어렵고, 시간은 많이 들고, 놓치기 쉬운" 문제

탄소섬유 차체 셸은 구조가 복잡하고 이음부와 인터페이스가 매우 많습니다. 음압 시험 중 누설이 발생하면, 기존 방식은 일반적으로 다음과 같은 세 가지 어려움에 직면합니다:

• 경험 의존적 위치 추적: 여러 차례 "듣기-느끼기-시도하기" 단계를 반복해야 하며, 작업자의 숙련도와 경험에 크게 의존합니다.
• 간섭이 심함: 작업장 팬, 공구, 마찰, 충격 등에서 발생하는 배경 소음이 약한 누설 신호를 쉽게 가려 버립니다.
• 효율 불균일: 동일한 문제라도 작업자에 따라 트러블슈팅에 소요되는 시간이 크게 달라 검증이 어렵습니다.

현장 접근 방식: "보이는 소리"로 누설 지점 정확히 찾기

이 프로젝트에서는 CRY8124 음향 이미징 카메라를 사용해 차체 셸의 핵심 구역을 스캔 방식으로 검사했습니다. 음향 이미징의 핵심 가치는 누설로 인해 발생하는 음원을 화면에 시각적으로 표시해 줌으로써, 누설 위치 추적을 "찍어 보는 것"에서 "눈으로 확인하는 것"으로 바꾸어 주는 데 있습니다.

현장 검사 절차:

• 음압 상태 유지: 고객이 지정한 음압(진공 게이지 압력 약 -100 kPa) 시험 상태에서 트러블슈팅을 수행했습니다.
• 선택한 주파수 범위: 현장 검증을 바탕으로, 누설 음원이 지배적인 배경 소음 주파수 대역에서 벗어나도록 20-40 kHz를 선택해 누설 신호 대비를 높였습니다.
• 선택한 이미징 임계값: 현장 검증을 바탕으로 -40 dB의 이미징 임계값을 선택했습니다
• 스캔 및 위치 확인: 이음부, 인터페이스, 모서리, 커버 필름 가장자리 등 고위험 구역을 따라 장비를 이동시키며 스캔합니다.
• 포인트 검증: 의심 음원 지점을 근거리에서 다시 검사하고 표시하며, 필요 시 각도를 조정해 재확인합니다(강한 기류, 필름 진동, 강한 반사 등으로 인해 허위 누설 신호가 발생할 수 있으므로, 여러 각도에서 재확인이 필요합니다).
• 증적 출력: 현장 마무리와 품질 문서화를 위해 음향 히트맵이 오버레이된 이미지/영상을 저장합니다. 이후 CRYSOUND의 차세대 분석 소프트웨어를 사용해 보고서를 생성할 수 있습니다.

검사 결과: 다수의 누설 지점 신속 검출

창춘 소재 열차 제조 현장에서, 고객이 지정한 음압 시험 조건하에 탄소섬유 열차 객차 차체 셸을 대상으로 음향 이미징 스캔 검사를 수행했습니다.

• 다수의 진공 누설 지점 식별: 총 여러 개의 의심 누설 지점을 표시했습니다. 임시 밀봉(차단) 비교 방식으로 재검을 수행했습니다. 누설 지점을 밀봉한 후에는 압력 강하가 더 이상 관측되지 않았으며, 이를 통해 실제 누설 지점이었음이 확인되었습니다. 확인된 모든 지점은 현장에서 표시했으며, 누설 히트맵이 오버레이된 이미지/영상을 품질 문서화 및 검증용으로 저장했습니다.
• 효율: "스캔 시작"부터 "검사·표시 완료 및 증적 저장/검증 완료"까지, 구성품당 전체 검사 시간은 평균 10분 이내였습니다.
• 클로즈드 루프 검증: 개선 조치 후 동일 조건에서 재검을 수행했습니다. 재검 시 누설 히트맵이 사라졌고, 검사 대상은 고객의 압력 유지 규격을 통과했습니다.

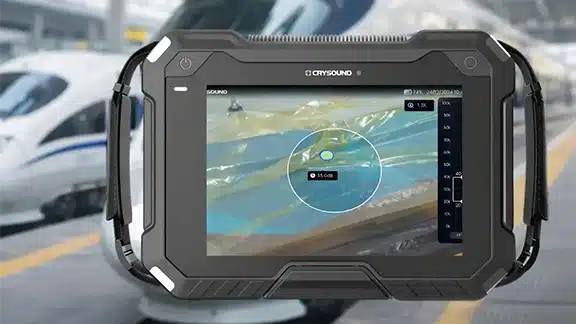

현장 검사 화면을 통해, 서로 다른 누설 지점이 장비 인터페이스 상에 안정적인 음향 히트맵 오버레이로 일관되게 표시되는 것을 확인할 수 있었습니다.

왜 이 공정에 음향 이미징이 적합할까?

복합 재질 구조의 기밀 시험 관점에서 보면, 진공 누설 검사는 "문제를 찾아내는" 방법 자체는 부족하지 않습니다. 실제 과제는 빠르고, 정확하고, 시각화되어 있으며, 검증 가능한 결과를 얻는 것입니다. 복합 소재 차체 응용 분야에서, 음향 이미징의 장점은 주로 다음과 같습니다:

• 시각적 위치 추적: 누설 지점이 구조 표면 위에 음향 히트맵 형태로 직접 오버레이되어 표시되므로, 누설 위치를 한눈에 파악할 수 있어 부서 간 커뮤니케이션 및 인수인계 비용을 줄여 줍니다.
• 우수한 환경 잡음 내성: 적절한 주파수 범위를 선택하고 이미징 임계값을 설정함으로써, 누설 음원과 배경 소음 간 대비를 높여 주변 환경 간섭이 결과에 미치는 영향을 최소화합니다.
• 더 잘 관리되는 검사 효율: 핸드헬드 도구로서 검사 사이클 타임을 보다 일정하게 유지할 수 있어 대량 검사 및 생산 라인 관리에 적합합니다.
• 추적 가능한 증적: 이미지와 영상을 보존해 사후 검토, 품질 추적, 교육 용도로 활용할 수 있습니다.

실무 팁: 현장에서 더 "빠르고 정확하게" 검사하려면

창춘 현장 경험을 바탕으로, 다음과 같은 세 가지 실천 가능한 권장 사항을 제시합니다:

• 고위험 형상 우선 검사: 이음부, 홀 가장자리, 모서리, 커버 필름 가장자리, 인터페이스 전이 구역을 우선적으로 스캔합니다.
• 먼저 이미징, 그다음 근거리 검증: 장비로 먼저 의심 누설 지점을 찾아낸 뒤, 근거리 및 여러 각도에서 재확인합니다.
• 문서 양식 표준화: 각 누설 지점마다 이미지/영상을 저장해 개선 조치, 시험 보고서 작성, 후속 재검을 지원합니다.

결론: "경험 의존 작업"에서 표준화된 트러블슈팅 프로세스로 전환

탄소섬유 열차 객차 차체 셸의 진공 누설 검사에서 CRY8124 음향 이미징 카메라는 기존의 "귀로 듣는 누설 탐지"를 시각화된 위치 추적으로 업그레이드하여, 더 높은 효율과 더 명확한 위치 특정, 증적 보존을 기반으로 한 클로즈드 루프 결과를 제공하며, 작업자 개인 경험에 대한 의존도를 크게 낮춰 줍니다.
