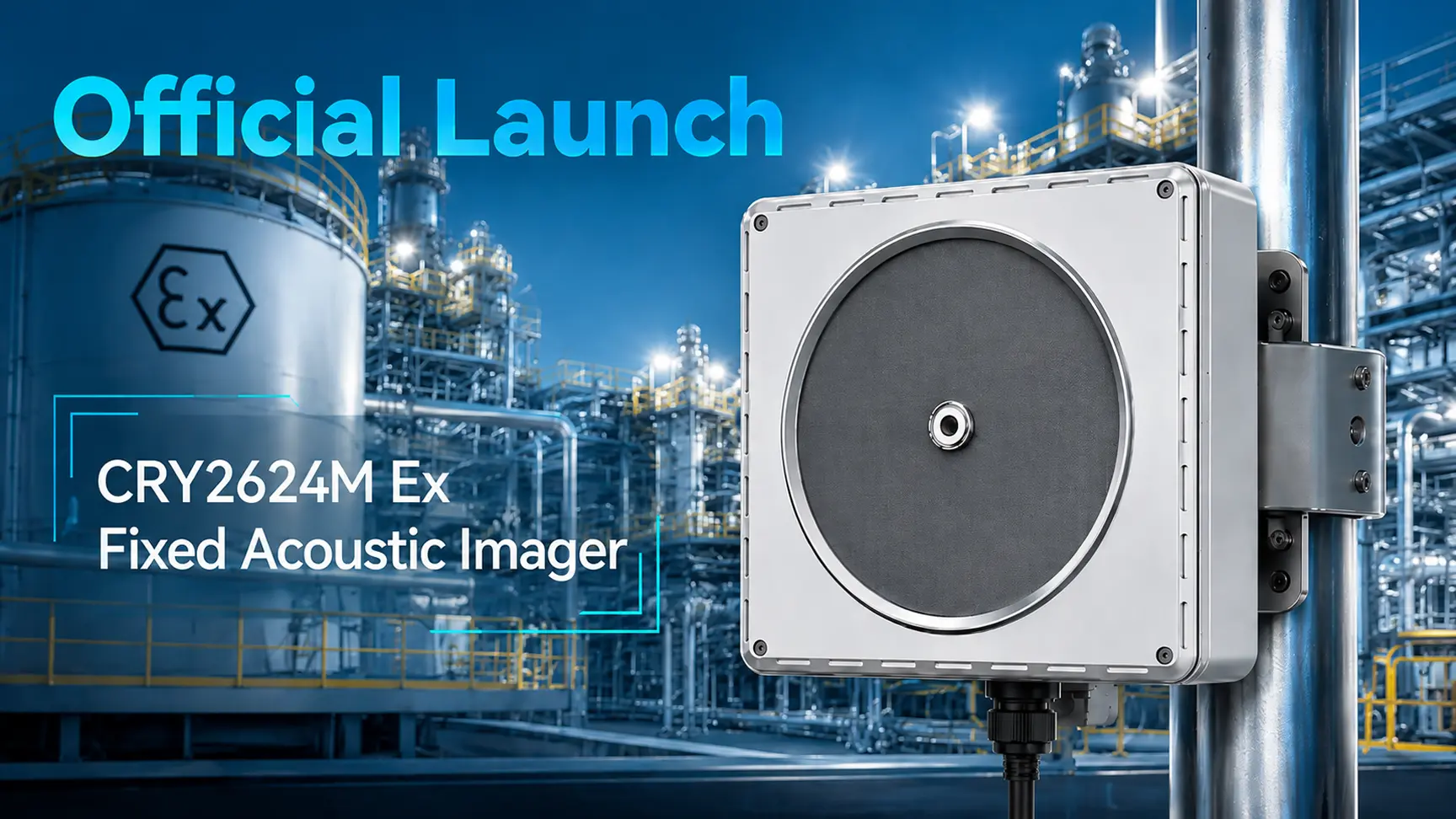

CRY2624M Ex 고정식 음향 이미저 공식 출시
산업 시설은 위험 지역에서 갈수록 커지는 안전 문제에 직면하고 있으며, 누출, 설비 고장 및 잠재적 안전 위험을 예방하기 위해서는 지속적이고 신뢰할 수 있는 모니터링이 필수적입니다.
CRYSOUND는 석유화학 플랜트, 석탄 화학 시설, LNG/CNG 설비, 천연가스 충전소 등 위험한 산업 환경에서의 지속적인 음향 모니터링을 위해 설계된 차세대 솔루션인 새로운 CRY2624M Ex 고정식 음향 이미저의 공식 출시를 발표하게 되어 매우 기쁩니다.
본 기사에서는 CRY2624M이 TÜV 인증 ATEX & IECEx 방폭 성능, 가스 누출 감지, 부분방전 모니터링, 원격 시스템 연동 기능을 어떻게 결합하여 산업 현장의 보다 안전하고 스마트한 운영을 지원하는지 살펴봅니다.
CRY2624M을 선택해야 하는 이유
위험 지역용 ATEX + IECEx 이중 인증
위험한 산업 환경에서는 엄격한 방폭 기준 아래에서도 안전하게 동작할 수 있는 모니터링 솔루션이 필요합니다.
CRY2624M Ex는 ATEX 및 IECEx 방폭 인증을 모두 획득했으며, 석유화학 시설, 석탄 화학 플랜트, 천연가스 인프라 및 기타 위험 환경 등 제품의 방폭 등급 및 사용 설명서에 명시된 범위 내 애플리케이션을 지원합니다.
정확한 위치 특정이 가능한 고속 누출 감지
위험 지역에서의 신뢰성 있는 동작이 보장되면, 다음 과제는 잠재적 위험을 빠르고 정확하게 식별하는 것입니다.
고급 음향 이미징 기술을 활용하여, CRY2624M Ex는 가스 누출로 발생하는 초음파 신호를 10초 미만의 응답 시간으로 포착합니다.
128채널 MEMS 마이크로폰 어레이와 8메가픽셀 카메라를 결합하여, 시스템은 가시화된 음원 정보와 정밀한 누출 위치를 제공함으로써 운영자가 더 이른 시점에 위험을 파악하고 유지보수 효율을 높일 수 있도록 돕습니다.
가스 누출 감지를 넘어서는 다기능 모니터링
가스 누출 감지 외에도, 특히 절연 이상이 심각한 운영 리스크로 이어질 수 있는 고전압 설비에서는 부분방전 모니터링과 관련된 과제가 존재합니다.
CRY2624M Ex는 가스 및 진공 누출 감지에 더해 부분방전(PD) 위치 특정 및 유형 식별을 지원합니다. 이 기능을 통해 사용자는 고전압 설비의 절연 상태를 평가하고, 실제 고장이 발생하기 전에 잠재적인 전기적 위험을 파악할 수 있습니다.
24/7 연속 모니터링
고정 설치를 통해 CRY2624M Ex는 주요 설비 구역을 지속적으로 모니터링하여 점검 공백을 줄이고 운영 안전성을 향상시킵니다. 기존의 정기 점검과 달리, 본 시스템은 고위험 구역을 상시 관찰하고 실시간 음향 정보를 제공하여, 운영자가 더 이른 단계에서 이상 징후를 감지할 수 있도록 돕습니다.
파이프라인, 밸브, 플랜지 및 기타 중요 자산과 같은 누출 취약 부품에 대한 장기적인 모니터링 커버리지를 유지함으로써, CRY2624M Ex는 수동 점검 의존도를 낮추고 대응 효율을 높이며, 위험 산업 환경에서 보다 선제적인 안전 관리를 지원합니다.
원격 모니터링 및 유연한 시스템 연동
CRY2624M Ex는 단독 검사 장비로서뿐 아니라 산업 모니터링 시스템의 일부로도 설계되었습니다. 웹 기반 플랫폼을 통해 사용자는 로컬 네트워크를 이용하여 실시간 모니터링과 원격 상태 평가를 수행할 수 있습니다.
시스템은 RESTful, WebSocket, RPC, RTSP, RTMP, WebRTC 등 다양한 통신 및 스트리밍 프로토콜을 포함한 다중 인터페이스를 통해 산업용 모니터링 플랫폼과의 유연한 연동을 지원합니다. 이러한 기능을 통해 산업용 모니터링 플랫폼, 로봇견, 주행 로봇 등과의 통합 및 원격 모니터링, 데이터의 원활한 전송이 가능해져, 확장된 검사 애플리케이션을 구현할 수 있습니다.
적용 사례: 정기 점검에서 상시 모니터링으로
이러한 고급 모니터링 기능을 기반으로, CRY2624M Ex는 운영 안전성 향상을 위해 연속 모니터링이 필수적인 다양한 산업 현장에 이미 도입되었습니다.
01 | 석탄-화학
과제
석탄 화학 생산에는 가스화기와 합성탑과 같이 위험도가 높은 공정 단위가 포함됩니다. 파이프라인, 밸브 플랜지, 공정 연결부 등 다수의 잠재적 누출 지점이 존재하기 때문에, 안전 사고를 예방하기 위해서는 지속적인 모니터링이 필요합니다.
사례 연구: 석탄 화학 플랜트 가스화기 합성가스 누출 모니터링 프로젝트
이러한 고위험 구역의 안전 모니터링을 강화하기 위해, 한 석탄 화학 플랜트에서는 가스화기 구역 주변에 여러 대의 CRY2624M Ex 음향 이미징 시스템을 배치하여, 가스 및 미분탄 누출 위험에 노출된 중요 설비와 배관 연결부를 지속적으로 모니터링하고 있습니다.
시스템은 가스화기 구역 전반에 걸쳐, 미분탄 이송 배관, 밸브 플랜지, CO 배관 및 기타 중요 배관 연결부 등 취약 지점을 연속적으로 모니터링합니다. 이와 같이 누출 취약 지점에 대한 지속적인 커버리지를 제공함으로써, CRY2624M Ex는 운영자가 비정상 누출 신호를 더 이르게 파악하고 안전 모니터링의 효율을 높이는 데 도움을 줍니다.
이 구축 사례는 24/7 상시·전 구역 모니터링을 제공하여, 운영자가 비정상 누출 신호를 조기에 식별할 수 있도록 지원합니다.
02 | 석유화학 산업
Challenge
석유화학 플랜트에는 황화수소, 수소, 벤젠 증기와 같은 인화성·유독성 물질이 다수 포함됩니다. 주요 설비 구역에서의 누출 방지는 장기적인 과제입니다.
사례 연구: 석유화학 플랜트 수소 압축기 모니터링 프로젝트
수소 압축 시스템 주변의 안전 관리를 강화하기 위해, 한 석유화학 공장에서는 CRY2624M Ex 음향 이미징 장치를 설치하여 잠재적 누출 지점을 지속적으로 모니터링하고 있습니다.
방폭형 팬틸트(PTZ) 유닛에 장착된 이 시스템은 수소 압축기 주변의 배관 본체, 밸브, 플랜지 및 기타 누출 취약 부위를 포함한 여러 핵심 부품을 유연하게 모니터링할 수 있습니다. 이 구성은 주요 설비에 대한 무인 상시 모니터링을 가능하게 하여, 운영자가 잠재적인 수소 누출 위험을 신속히 파악하고 운영 안전성을 높이는 데 도움을 줍니다.
03 | LNG/CNG 탱크로리 적재 & 위험 화학물 야드
Challenge
위험 화학물 운송 과정에서는 상·하역, 보관, 주차 중에도 누출이 발생할 수 있습니다. 유입 차량에 대한 근접 수동 점검을 줄이면서도 신속한 검사 체계를 확보하는 것이 핵심 과제입니다.
사례 연구: 상하이 위험 화학물 야드 유입 차량 누출 검사
검사 효율을 높이고 위험 차량과의 수동 접촉을 줄이기 위해, 상하이의 한 항만 업체는 위험 화학물 차량 출입구에 음향 이미징 솔루션을 도입했습니다.
차량 스냅샷 시스템과 결합된 이 솔루션은 차량 정보를 자동으로 취득하는 동시에, 음향 이미징 시스템이 여러 방향에서 유입 차량을 스캔합니다. 미세한 가스 누출음을 감지하고 잠재 누출 지점을 정확히 특정함으로써, 본 시스템은 검사 효율을 높이고 위험 화학물 차량 출입구의 안전 관리를 강화하는 데 기여합니다.
04 | 천연가스 충전소
Challenge
천연가스 설비는 광범위한 파이프라인, 밸브, 이음부로 구성되어 있으며, 변화하는 옥외 환경 속에서도 이를 안정적으로 모니터링해야 합니다.
사례 연구: 톈진 천연가스 관문형 충전소 누출 모니터링
복잡한 옥외 환경에서도 신뢰성 있는 장기 모니터링을 구현하기 위해, 톈진의 한 천연가스 관문형 충전소에서는 CRY2624M Ex를 도입하여 주요 배관 구성품과 누출 취약 구역을 연속적으로 모니터링하고 있습니다.
시스템은 누출 취약 지점인 배관 이음부, 밸브 및 기타 주요 구성품을 포함하여 충전소 전역에 대해 24/7 연속 모니터링과 광범위한 커버리지를 제공합니다. 이를 통해 운영자는 이상 상태를 보다 효율적으로 식별하고, 보다 신속한 정비 의사결정을 내릴 수 있습니다.
그림 7. 천연가스 충전소 연속 모니터링
이러한 적용 사례를 통해, CRY2624M Ex는 연속 음향 모니터링이 서로 다른 위험 환경 전반에서 안전 관리 수준 향상에 어떻게 기여할 수 있는지를 보여줍니다.
CRY2624M Ex 고정식 음향 이미저의 출시는 위험 지역 모니터링에 새로운 접근 방식을 제시하여, 시설이 정기 점검 중심에서 상시·지능형 상태 모니터링으로 전환할 수 있도록 돕습니다.
TÜV 인증 ATEX & IECEx 방폭, 실시간 음향 시각화, 유연한 연동 기능을 바탕으로, CRY2624M Ex는 중요 산업 자산에 대한 신뢰성 높은 모니터링을 지원합니다.
